기어(Gear) 완벽 가이드: 세상을 움직이는 톱니바퀴의 모든 것! ⚙️



안녕하세요, 여러분과 함께하는 기계 부품 이야기! 여러분의 친절한 안내자, Mr.메카닉입니다. 🚀

오늘은 우리 삶과 산업의 동력을 만들어내는 또 다른 핵심 부품, 바로 기어(Gear, 톱니바퀴)에 대해 탐구해보려고 합니다! ⚙️

"기어"하면 무엇이 떠오르시나요? 자동차 변속기? 정교한 시계 내부? 아니면 거대한 공장의 기계들? 맞습니다! 기어는 이 모든 곳에서, 그리고 우리가 상상하는 것보다 훨씬 더 많은 곳에서 힘과 움직임을 전달하며 세상을 움직이는 핵심적인 역할을 하고 있습니다. 마치 우리 몸의 관절처럼, 기계들이 정교하게 움직일 수 있도록 돕는 존재죠.

자, 그럼 지금부터 기어의 매력적인 세계로 함께 빠져보실까요? 🌍✨



반응형

---



📖 목차 (클릭하면 해당 섹션으로 이동해요!)

1. 기어, 문명의 톱니바퀴를 돌리다! 🏛️ (기어의 기원과 역사)
2. 세상에는 어떤 기어들이 있을까? 🧐 (기어의 종류)
   • 평행축 기어 (Parallel Axes Gears)
   • 교차축 기어 (Intersecting Axes Gears)
   • 엇갈린축 기어 (Non-Parallel, Non-Intersecting Axes Gears)
   • 기타 특수 기어
3. 기어는 어디에 쓰일까? 🚗💨 (기어의 다양한 쓰임새)
4. 똑똑한 기어 선택 가이드 ⚙️💡 (어떤 기어를 골라야 할까?)
5. 알아두면 쓸데있는 기어 TMI 📚 (흥미로운 이야기)
6. 맺음말: 세상을 움직이는 작은 거인들 🌟



1. 기어, 문명의 톱니바퀴를 돌리다! 🏛️ (기어의 기원과 역사)

기어의 역사는 인류 문명의 발전과 그 궤를 같이 합니다. 가장 오래된 기어의 흔적은 고대 그리스 시대로 거슬러 올라갑니다. 기원전 4세기경, 아리스토텔레스의 저작에도 톱니바퀴에 대한 언급이 등장하며, 기원전 2세기에 제작된 것으로 추정되는 안티키테라 기계 (Antikythera Mechanism)는 청동 기어들을 사용하여 천체의 움직임을 계산했던 복잡한 아날로그 컴퓨터였습니다. 이는 당시 그리스인들의 기어에 대한 이해가 상당했음을 보여주는 놀라운 유물이죠! 😮

고대 중국에서도 기원전부터 물시계나 지남차(指南車, South-Pointing Chariot) 등에 기어가 활용된 기록이 있습니다. 지남차는 어떤 방향으로 움직이든 항상 남쪽을 가리키는 인형을 실은 수레로, 정교한 차동 기어 시스템이 사용된 것으로 알려져 있습니다.

중세 유럽에서는 물레방아나 풍차의 동력을 전달하고 속도를 조절하는 데 기어가 널리 사용되었습니다. 레오나르도 다빈치(Leonardo da Vinci, 1452-1519) 또한 그의 노트에 다양한 형태의 기어와 기어 장치에 대한 스케치를 남기며 기어 기술 발전에 기여했습니다. ✍️

하지만 기어가 현대적인 의미의 정밀 부품으로 발전하고 대량 생산되기 시작한 것은 18세기 산업 혁명 이후입니다. 증기기관의 발명과 함께 기계 공업이 발달하면서, 정확한 규격과 강도를 가진 기어의 필요성이 급증했습니다. 이때부터 기어 절삭기가 개발되고, 기어 설계 이론이 체계화되면서 오늘날 우리가 사용하는 다양한 고성능 기어들이 탄생하게 된 것입니다. 기어는 말 그대로 산업 발전의 톱니바퀴 역할을 한 셈이죠! 🏭



2. 세상에는 어떤 기어들이 있을까? 🧐 (기어의 종류)

기어는 두 개 이상의 축 사이에서 회전 운동이나 동력을 전달하는 역할을 하며, 축의 배치, 셔니 모양, 용도 등에 따라 매우 다양한 종류로 나뉩니다. 대표적인 기어들을 함께 살펴볼까요?

평행축 기어 (Parallel Axes Gears) ↕️

두 축이 서로 평행하게 배치될 때 사용되는 기어입니다.

• 스퍼 기어 (Spur Gear, 평기어): 가장 기본적이고 일반적인 형태로, 잇줄(이빨)이 축에 평행하게 직선으로 뻗어 있습니다. 제작이 비교적 쉽고 가격이 저렴하지만, 이빨이 한 번에 맞물리고 떨어지기 때문에 소음과 진동이 발생할 수 있습니다. 간단한 기계 장치나 저속 운전에 주로 사용됩니다.

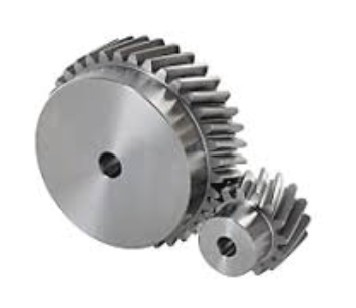

• 헬리컬 기어 (Helical Gear, 경사치차): 잇줄이 축에 대해 일정한 각도로 꼬여 있는 형태입니다. 이빨이 점진적으로 맞물리기 때문에 스퍼 기어보다 부드럽게 동력을 전달하고 소음과 진동이 적습니다. 더 높은 하중을 전달할 수 있지만, 축 방향으로 추력(Thrust Force)이 발생한다는 단점이 있습니다. 자동차 변속기 등에 널리 사용됩니다.

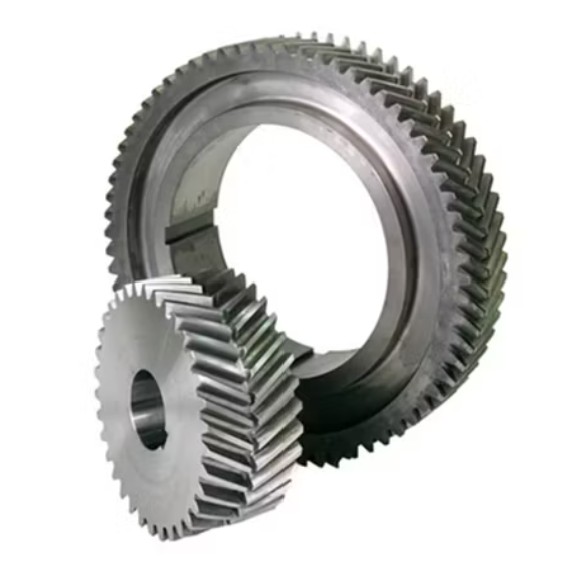

• 더블 헬리컬 기어 (Double Helical Gear) / 헤링본 기어 (Herringbone Gear): 헬리컬 기어의 추력을 상쇄하기 위해 서로 반대 방향으로 꼬인 두 줄의 잇줄을 가진 기어입니다. V자 또는 청어 뼈(Herringbone) 모양을 닮았다고 해서 붙여진 이름입니다. 큰 동력 전달과 정숙성이 요구되는 곳에 사용되지만, 제작이 어렵고 비용이 높습니다.



• 내접 기어 (Internal Gear): 큰 링 모양의 기어 안쪽에 이빨이 있고, 그 안에서 작은 피니언 기어가 맞물려 돌아가는 형태입니다. 같은 방향으로 회전하며, 컴팩트한 설계가 가능하고 큰 감속비를 얻을 수 있습니다. 유성기어 장치 등에 사용됩니다.



교차축 기어 (Intersecting Axes Gears) ↔️

두 축이 한 점에서 교차할 때 사용되는 기어입니다.

베벨 기어 (Bevel Gear, 경사치차): 원뿔 형태의 몸체에 이빨이 나 있는 기어입니다. 주로 두 축이 직각으로 교차하는 곳에서 동력을 전달하며, 회전 방향을 바꾸는 데 사용됩니다.

• 스트레이트 베벨 기어 (Straight Bevel Gear): 잇줄이 원뿔의 모선과 일치하는 직선 형태입니다. 스퍼 기어와 유사한 특성을 가집니다.

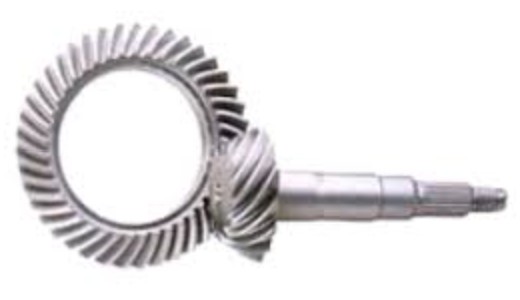

• 스파이럴 베벨 기어 (Spiral Bevel Gear): 잇줄이 나선형으로 꼬여 있어 헬리컬 기어처럼 부드럽고 조용하며, 더 큰 하중을 전달할 수 있습니다. 자동차의 차동기어 장치(Differential) 등에 사용됩니다.



엇갈린축 기어 (Non-Parallel, Non-Intersecting Axes Gears) 🔄

두 축이 평행하지도, 만나지도 않고 엇갈린 위치에 있을 때 사용됩니다.

• 웜 기어 (Worm Gear): 나사 모양의 웜(Worm)과 이에 맞물리는 웜휠(Worm Wheel)로 구성됩니다. 두 축은 주로 직각으로 엇갈리며, 매우 큰 감속비(수십:1 에서 수백:1 까지)를 얻을 수 있습니다. 또한, 대부분의 웜 기어는 웜휠 쪽에서 웜을 역으로 구동하기 어렵다는 특징(셀프락 기능)이 있어 엘리베이터나 컨베이어 벨트의 구동 장치 등에 안전용으로 사용됩니다. 다만, 마찰 손실이 크고 효율이 낮은 편입니다.



• 하이포이드 기어 (Hypoid Gear): 스파이럴 베벨 기어와 유사하지만, 두 축이 만나지 않고 엇갈려 있습니다. 자동차의 구동축(드라이브 샤프트) 위치를 낮추어 차체 바닥을 낮게 설계할 수 있게 해줍니다. 접촉면에서의 미끄럼이 커서 특수 윤활유가 필요합니다.



기타 특수 기어 ✨

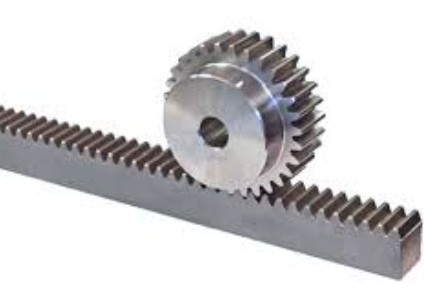

• 랙과 피니언 (Rack and Pinion): 원형의 피니언 기어와 평평한 막대 모양의 랙 기어로 구성됩니다. 피니언의 회전 운동을 랙의 직선 운동으로 변환하거나, 그 반대로 변환하는 데 사용됩니다. 자동차의 조향 장치(스티어링 시스템), 공작 기계의 이송 장치 등에 사용됩니다.

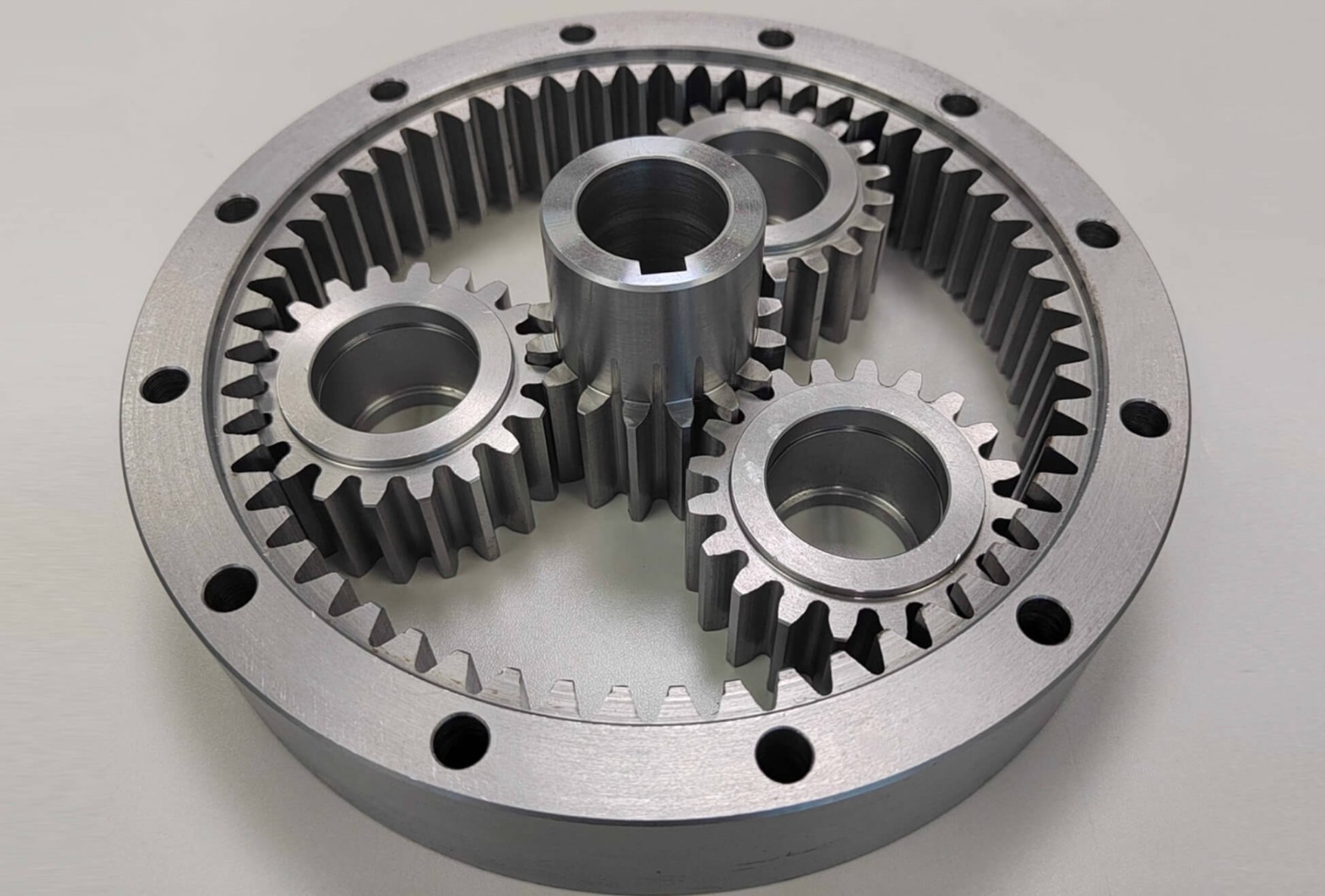

• 유성 기어 (Planetary Gear / Epicyclic Gear System): 중심의 선기어(Sun Gear), 그 주위를 공전하는 여러 개의 유성기어(Planet Gear), 그리고 유성기어를 감싸는 링기어(Ring Gear)로 구성됩니다. 컴팩트한 크기로 큰 감속비나 증속비를 얻을 수 있고, 입출력 축을 동일선상에 배치할 수 있다는 장점이 있습니다. 자동차 자동 변속기, 로봇 관절, 전동 공구 등에 널리 활용됩니다. 🤖





정말 다양하고 흥미로운 기어의 세계죠? 각각의 기어는 그 특성에 맞는 최적의 역할을 수행하고 있답니다!



3. 기어는 어디에 쓰일까? 🚗💨 (기어의 다양한 쓰임새)

기어는 우리 생활과 산업 곳곳에서 동력을 전달하고 속도와 토크를 변환하는 핵심적인 역할을 합니다. 기어가 없다면 현대 문명은 멈춰버릴지도 몰라요! 😱

• 자동차 산업 🏎️💨: 기어의 가장 대표적인 응용 분야입니다!
  • 변속기 (Transmission): 엔진의 회전 속도와 토크를 주행 상황에 맞게 조절하여 바퀴에 전달합니다. 수동 변속기와 자동 변속기 모두 다양한 종류의 기어(헬리컬 기어, 유성 기어 등)를 사용합니다.
  • 차동기어 장치 (Differential): 자동차가 회전할 때 안쪽 바퀴와 바깥쪽 바퀴의 회전 속도 차이를 보정하여 부드러운 코너링을 가능하게 합니다. 주로 스파이럴 베벨 기어나 하이포이드 기어가 사용됩니다.
  • 조향 장치 (Steering System): 운전대의 회전을 바퀴의 각도 변화로 바꿔줍니다. 랙과 피니언 방식이 널리 쓰입니다.
• 시계 및 정밀 기기 ⌚🔬: 작은 시계 속에서도 수많은 초소형 기어들이 정확하게 맞물려 돌아가며 시간을 알려줍니다. 현미경이나 측정 장비 등 정밀 기기에서도 기어는 정밀한 움직임을 구현하는 데 필수적입니다.
• 산업 기계 및 공작 기계 🏭🔩: 공장의 컨베이어 벨트, 프레스, 선반, 밀링 머신 등 대부분의 산업용 기계에는 동력 전달 및 속도 제어를 위해 다양한 크기와 종류의 기어가 사용됩니다. 로봇의 관절에도 정밀한 유성 기어 등이 활용됩니다.
• 가전제품 🧺믹서: 세탁기, 전동 드릴, 블렌더, 전동 칫솔 등 우리 주변의 많은 가전제품 속에도 모터의 힘을 효과적으로 전달하기 위한 기어들이 숨어있습니다.
• 자전거 🚲: 페달의 힘을 뒷바퀴로 전달하고, 변속기를 통해 다양한 경사도에 맞춰 기어비를 조절하여 효율적인 주행을 가능하게 합니다.
• 항공 우주 산업 ✈️🚀: 항공기 엔진의 터빈 동력을 프로펠러나 팬으로 전달하고, 착륙 장치(랜딩 기어)를 작동시키는 등 극한의 환경에서도 높은 신뢰성을 요구하는 곳에 특수 설계된 기어들이 사용됩니다.
• 발전 설비 💨🌊: 풍력 발전기의 날개 회전을 발전기로 전달하여 증속하거나, 수력 발전소의 터빈 동력을 전달하는 데도 대형 기어들이 사용됩니다.

이 외에도 장난감, 인쇄기, 건설 기계, 농업 기계 등 기어는 정말 셀 수 없이 많은 분야에서 세상을 움직이는 데 기여하고 있습니다.



4. 똑똑한 기어 선택 가이드 ⚙️💡 (어떤 기어를 골라야 할까?)

적합한 기어를 선택하는 것은 기계 장치의 성능, 수명, 효율에 직접적인 영향을 미칩니다. 어떤 점들을 고려해야 할까요? 🤔

1. 축의 배치: 동력을 전달하려는 두 축이 평행한지(스퍼, 헬리컬), 교차하는지(베벨), 엇갈려 있는지(웜, 하이포이드)에 따라 기본적인 기어 종류가 결정됩니다.
2. 기어비 (감속비/증속비): 입력축과 출력축 사이의 속도 비율입니다. 큰 감속이 필요하면 웜 기어나 유성 기어 등을 고려할 수 있습니다. 예를 들어, 모터의 빠른 회전을 느리고 강력한 힘으로 바꿔야 할 때 필요합니다.
3. 전달 동력 및 토크: 기어가 견뎌야 하는 힘의 크기입니다. 전달해야 할 동력과 토크에 맞춰 기어의 크기, 잇수, 모듈(이빨 크기), 재질 등을 선정해야 합니다.
4. 정밀도 및 백래시: 정밀한 위치 제어가 필요한 경우, 잇수 오차나 백래시(Backlash, 기어 이빨 사이의 틈)가 작은 고정밀 기어를 선택해야 합니다. 백래시는 회전 방향이 바뀔 때 응답 지연이나 진동의 원인이 될 수 있습니다.
5. 소음 및 진동 수준: 작동 환경에 따라 저소음, 저진동이 요구될 수 있습니다. 이 경우 스퍼 기어보다는 헬리컬 기어나 스파이럴 베벨 기어, 또는 정밀 가공된 기어를 사용하는 것이 좋습니다. 플라스틱 기어도 소음 감소에 유리할 수 있습니다.
6. 공간 제약 및 무게: 장착 공간이 제한적이거나 경량화가 중요한 경우, 유성 기어처럼 컴팩트하면서 큰 기어비를 얻을 수 있는 시스템이나 플라스틱, 알루미늄 등의 경량 재질 기어를 고려할 수 있습니다.
7. 재질 선택:
   • 강철 (Steel): 가장 널리 사용되며, 탄소강, 합금강 등 종류가 다양합니다. 열처리(담금질, 뜨임 등)를 통해 강도와 내마모성을 향상시킬 수 있습니다.
   • 주철 (Cast Iron): 복잡한 형상 제작이 용이하고 진동 감쇠 능력이 좋지만, 충격에 약합니다.
   • 비철금속 (Non-ferrous Metals): 황동(Brass), 청동(Bronze) 등은 내식성과 내마모성이 좋아 웜휠 등에 사용됩니다. 알루미늄은 경량화에 유리합니다.
   • 플라스틱 (Plastic): MC 나일론, POM(폴리아세탈) 등은 가볍고, 소음이 적으며, 자체 윤활성이 있고, 녹슬지 않는 장점이 있습니다. 저하중, 저소음 환경에 적합합니다.
8. 윤활: 기어의 마모를 줄이고 수명을 연장하며, 냉각 효과를 얻기 위해 적절한 윤활(오일, 그리스)은 필수입니다. 사용 환경과 기어 종류에 맞는 윤활제를 선택해야 합니다.

이 모든 요소를 종합적으로 고려하여 최적의 기어를 선택하는 것이 중요합니다. 필요하다면 기어 전문가의 도움을 받는 것도 좋은 방법입니다! 👍



5. 알아두면 쓸데있는 기어 TMI 📚 (흥미로운 이야기)

• 기어의 모듈 (Module): 기어 이빨의 크기를 나타내는 표준 단위입니다. 모듈 값이 클수록 이빨이 커지고, 더 큰 힘을 전달할 수 있습니다. 보통 밀리미터(mm) 단위를 사용합니다. (모듈 = 피치원 지름 / 잇수)
• 가장 작은 기어, 가장 큰 기어: 세상에서 가장 작은 기어는 MEMS(미세 전자 기계 시스템) 기술로 만들어진 마이크로미터 단위의 기어들로, 의료용 로봇이나 초소형 센서 등에 활용될 수 있습니다. 반대로 가장 큰 기어는 풍력 발전 터빈이나 선박 추진 시스템, 광산의 분쇄기 등에 사용되며 직경이 수 미터에 달하기도 합니다! 😲
• 차동 기어의 마법: 자동차가 코너를 돌 때 바깥쪽 바퀴가 안쪽 바퀴보다 더 먼 거리를 이동해야 합니다. 만약 두 바퀴가 같은 속도로 돈다면 한쪽 바퀴가 미끄러지거나 큰 저항이 발생하겠죠? 차동 기어는 이러한 문제를 해결하여 양쪽 바퀴에 동력을 전달하면서도 서로 다른 속도로 회전할 수 있게 해주는 마법 같은 장치입니다. ✨
• 시계 속의 작은 우주: 아날로그 손목시계나 기계식 시계 내부는 수십, 수백 개의 정교한 기어들이 복잡하게 얽혀 시간을 만들어냅니다. 이 작은 부품들이 정확하게 맞물려 돌아가는 모습은 마치 작은 우주를 보는 듯한 경이로움을 줍니다.
• F1 레이싱카의 변속기: 포뮬러 1(F1) 레이싱카의 변속기는 극한의 성능을 위해 초정밀 기어 기술의 집약체입니다. 0.005초라는 찰나의 순간에 기어를 변속하며, 엄청난 토크와 고회전을 견뎌야 합니다. 🏎️💨



6. 맺음말: 세상을 움직이는 작은 거인들 🌟

오늘 우리는 기어의 흥미로운 역사부터 다양한 종류, 그리고 우리 삶과 산업 곳곳에서의 활약상까지 함께 살펴보았습니다. 어떠셨나요? 톱니바퀴라는 단순한 모습 뒤에 숨겨진 정교한 과학과 기술, 그리고 그 중요성을 조금이나마 느끼셨기를 바랍니다. 😊

기어는 단순한 부품을 넘어, 인류 문명의 발전을 이끌어온 혁신의 상징이자, 현대 기술 사회를 움직이는 보이지 않는 손과 같습니다. 우리가 매일 사용하는 자동차부터 스마트폰을 만드는 공장의 로봇까지, 기어는 지금 이 순간에도 묵묵히 자신의 역할을 수행하며 세상을 돌아가게 만들고 있습니다.

앞으로 주변의 기계들을 볼 때, 그 속에서 힘차게 돌아가고 있을 기어들을 한번 상상해보세요. 이 작은 거인들의 노고에 감사하는 마음을 가져보는 것도 좋겠습니다. 😉
