축(Shaft/Axle) 완전 정복: 회전의 중심, 그 모든 것! ⚙️



안녕하세요, 기계 부품의 신비로운 세계로 여러분을 안내하는 Mr.머씬도리입니다! 🌟

오늘은 그 모든 회전 운동의 중심! 바로 축(Shaft/Axle)에 대해 심도 있게 파헤쳐 보려고 합니다.

자동차 바퀴부터 거대한 발전소 터빈까지, 회전하는 모든 것에는 바로 이 '축'이 존재합니다. 겉으로 잘 드러나지 않아 그 중요성을 간과하기 쉽지만, 축이야말로 기계 시스템의 뼈대이자 동력을 전달하는 핵심 통로라고 할 수 있죠. 🚀

자, 그럼 지금부터 회전의 마법사, 축의 세계로 함께 떠나볼까요? 💫

반응형

---

📖 목차 (클릭하면 해당 섹션으로 이동해요!)

1. 축이란 무엇일까요? 샤프트와 액슬, 그 차이점은? 🤔
2. 회전의 역사를 함께 한 축! 📜 (축의 기원과 발전)
3. 세상에는 어떤 축들이 있을까? ⚙️ (축의 종류)
   • 기능에 따른 분류
   • 형상에 따른 분류
   • 재질에 따른 분류
4. 축은 어디에 쓰일까? 🚗💨 (축의 다양한 쓰임새)
5. 튼튼하고 정밀한 축 선택 가이드 💡 (축 선택 시 고려사항)
6. 축에 대한 흥미로운 이야기들 🧐 (축 관련 TMI)
7. 맺음말: 보이지 않는 곳에서 세상을 돌리는 힘 💪



1. 축이란 무엇일까요? 샤프트와 액슬, 그 차이점은? 🤔

일상에서 '축'이라는 단어는 다양한 의미로 쓰이지만, 기계 공학에서 축(Shaft 또는 Axle)은 주로 회전 운동을 전달하거나, 회전하는 기계 요소를 지지하는 막대 모양의 부품을 의미합니다. 그런데 영어로는 Shaft와 Axle로 구분되는데, 어떤 차이가 있을까요?

• 샤프트 (Shaft, 축): 주로 동력을 전달하는 역할을 합니다. 모터나 엔진에서 발생한 회전력(토크)을 기어나 풀리, 커플링 등을 통해 다른 기계 요소로 전달하죠. 따라서 샤프트는 주로 비틀림(torsion) 하중과 굽힘(bending) 하중을 동시에 받는 경우가 많습니다. 우리가 흔히 '회전축'이라고 부르는 것들이 대부분 샤프트에 해당합니다. 예를 들어, 자동차의 드라이브 샤프트, 모터의 출력축 등이 있습니다.



• 액슬 (Axle, 차축): 주로 회전하는 기계 요소(바퀴, 기어 등)를 지지하는 역할을 합니다. 액슬 자체는 회전하지 않거나, 회전하더라도 주로 하중을 지지하는 것이 주 목적입니다. 따라서 액슬은 주로 굽힘 하중을 받습니다. 물론, 바퀴에 동력을 전달하는 '구동 차축(live axle)'처럼 샤프트의 기능을 겸하는 액슬도 있습니다. 반대로 동력을 전달하지 않고 단순히 바퀴를 지지하는 차축은 '고정 차축(dead axle)'이라고 합니다.



간단히 요약하면,

• 샤프트(Shaft): "나 힘 전달해야 해! 💪" (주로 비틀림 + 굽힘)
• 액슬(Axle): "난 얘네들 받쳐줘야 해! 🏋️" (주로 굽힘)

하지만 실제로는 두 용어가 혼용되거나, 한 부품이 두 가지 기능을 모두 수행하는 경우도 많아서 문맥에 따라 이해하는 것이 중요합니다. 이 글에서는 넓은 의미의 '축'로서 샤프트와 액슬을 함께 다루겠습니다. 😊



2. 회전의 역사를 함께 한 축! 📜 (축의 기원과 발전)

축의 역사는 인류가 '회전'이라는 개념을 이해하고 활용하기 시작한 순간부터 시작되었다고 해도 과언이 아닙니다. 가장 원시적인 형태의 축은 아마도 도공의 물레(Potter's wheel)에서 찾아볼 수 있을 겁니다. 기원전 3500년경 메소포타미아에서 사용된 것으로 추정되는 물레는 점토를 올려놓고 회전시켜 그릇을 만드는 도구로, 중심에 회전축이 있었죠. 🏺

이후 인류 문명의 위대한 발명품 중 하나인 바퀴(Wheel)가 등장하면서 축의 중요성은 더욱 커졌습니다. 기원전 3000년경 수메르 문명에서 사용된 바퀴 달린 수레는 무거운 물건을 훨씬 쉽게 옮길 수 있게 해주었고, 이는 곧 도로의 발달과 교역의 확대로 이어졌습니다. 이때 바퀴를 지탱하고 함께 회전하는 액슬은 필수적이었습니다.

중세 시대에는 물레방아나 풍차에 사용되는 축이 등장하여 자연의 힘을 동력으로 변환하는 데 기여했습니다. 이러한 축들은 주로 나무로 만들어졌으며, 크고 투박했지만 당시로서는 매우 중요한 기술이었습니다. 💨

본격적으로 정밀하고 강력한 축이 요구되기 시작한 것은 역시 18세기 산업 혁명부터입니다. 제임스 와트의 증기기관 발명 이후, 공장의 수많은 기계들을 움직이기 위해 동력을 효율적으로 전달하고 분배할 수 있는 금속제 축(라인 샤프트 등)이 필수적이 되었습니다. 이때부터 축의 설계, 재료, 가공 기술이 비약적으로 발전하기 시작했습니다. 선반, 밀링 머신과 같은 공작기계가 발달하면서 더욱 정밀하고 다양한 형태의 축을 제작할 수 있게 되었고, 이는 곧 기계 산업 전체의 발전을 이끌었습니다. ⚙️🔩



3. 세상에는 어떤 축들이 있을까? ⚙️ (축의 종류)

축은 그 기능, 형상, 재질 등에 따라 매우 다양한 종류로 나눌 수 있습니다. 마치 우리 몸의 뼈가 부위별로 다른 모양과 기능을 하듯, 축도 사용되는 곳에 따라 최적화된 모습을 갖습니다.

기능에 따른 분류

• 전동축 (Transmission Shaft): 동력을 한 곳에서 다른 곳으로 전달하는 것이 주목적인 축입니다.
  • 라인 샤프트 (Line Shaft): 과거 공장에서 하나의 동력원(주로 증기기관이나 대형 모터)으로부터 여러 기계로 동력을 분배하던 긴 축입니다. 지금은 거의 사용되지 않지만, 산업화 초기의 상징적인 부품입니다.
  • 카운터 샤프트 (Countershaft) / 중간축 (Intermediate Shaft): 주 동력원과 작업 기계 사이에서 속도나 회전 방향을 바꾸는 역할을 하는 짧은 축입니다.
  • 드라이브 샤프트 (Drive Shaft): 엔진이나 모터의 동력을 바퀴나 프로펠러 등 최종 구동부로 전달하는 축입니다. 자동차의 프로펠러 샤프트가 대표적입니다.
• 차축 (Axle): 위에서 설명했듯이 주로 바퀴나 회전체를 지지하는 역할을 합니다.
  • 구동 차축 (Live Axle): 바퀴를 지지하면서 동시에 동력도 전달합니다. 자동차의 후륜 구동축 등이 해당됩니다.
  • 고정 차축 (Dead Axle / Stationary Axle): 동력을 전달하지 않고 단순히 바퀴나 회전체를 지지하며, 차체에 고정되어 있습니다. 트레일러의 바퀴 축 등이 예입니다.
• 스핀들 (Spindle): 공작기계(선반, 밀링머신 등)에서 공구나 공작물을 고정하고 정밀하게 회전시키는 주축입니다. 매우 높은 회전 정밀도와 강성이 요구됩니다. 하드 디스크 드라이브의 모터 축도 일종의 스핀들입니다.

• 크랭크축 (Crankshaft): 엔진에서 피스톤의 왕복 직선 운동을 회전 운동으로 변환하거나, 반대로 회전 운동을 왕복 운동으로 변환하는 축입니다. 자동차 엔진의 핵심 부품 중 하나입니다. 🚗

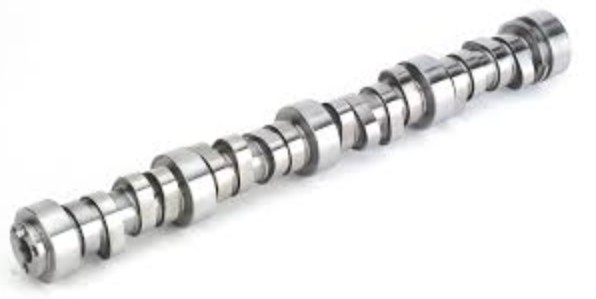

• 캠축 (Camshaft): 여러 개의 캠(cam)이 달려있는 축으로, 회전하면서 캠의 윤곽에 따라 밸브나 다른 기계 요소를 특정 타이밍에 맞춰 움직이게 합니다. 엔진의 흡기/배기 밸브를 여닫는 데 사용됩니다.

• 플렉시블 샤프트 (Flexible Shaft): 이름처럼 구부러지는 축입니다. 동력을 전달해야 하지만 두 연결 부위가 직선상에 있지 않거나 움직이는 경우에 사용됩니다. 치과용 드릴이나 일부 소형 그라인더 등에서 볼 수 있습니다.

형상에 따른 분류

• 스트레이트 축 (Straight Shaft): 전체적으로 지름이 일정한 직선형 축입니다.
• 단붙이 축 (Stepped Shaft): 지름이 계단처럼 변하는 축입니다. 베어링이나 기어 등을 특정 위치에 고정시키거나 응력 집중을 완화하기 위해 사용됩니다.
• 스플라인 축 (Spline Shaft): 축 표면에 여러 개의 키(key) 홈과 같은 돌기(스플라인)가 길이 방향으로 나 있는 축입니다. 기어나 풀리 등과 결합하여 큰 토크를 전달하는 데 유리합니다.

30

• 키 홈 축 (Keyed Shaft): 키를 사용하여 기어나 풀리 등을 고정하기 위한 키 홈이 파여 있는 축입니다.
• 중공축 (Hollow Shaft): 내부가 비어있는 축입니다. 무게를 줄이면서도 강성을 어느 정도 유지할 수 있고, 내부 공간을 배선이나 다른 부품 통과용으로 활용할 수 있습니다. 비틀림 강도 측면에서는 속이 꽉 찬 축과 큰 차이가 없으면서도 가볍다는 장점이 있습니다.

재질에 따른 분류

• 탄소강 (Carbon Steel): 가장 일반적으로 사용되는 재질입니다. S35C, S45C 등 탄소 함유량에 따라 강도가 달라지며, 가격이 비교적 저렴하고 가공성이 좋습니다.
• 합금강 (Alloy Steel): 특정 성능(강도, 인성, 내마모성, 내열성 등)을 향상시키기 위해 크롬(Cr), 니켈(Ni), 몰리브덴(Mo) 등의 합금 원소를 첨가한 강철입니다. 고하중, 고속 회전 등 열악한 조건에 사용됩니다. (예: SCM, SNCM 계열)
• 스테인리스강 (Stainless Steel): 녹 방지 성능이 뛰어나 부식 환경에 적합합니다. SUS304, SUS316 등이 주로 사용되지만, 강도는 일반 탄소강이나 합금강보다 낮은 경우가 많습니다. 식품 기계나 화학 설비 등에 사용됩니다.
• 기타 재질: 가벼움을 중시하는 경우 알루미늄 합금, 특수한 경우 티타늄 합금 등이 사용되기도 합니다.

정말 많은 종류의 축이 각자의 자리에서 제 역할을 톡톡히 해내고 있죠? 😉



4. 축은 어디에 쓰일까? 🚗💨 (축의 다양한 쓰임새)

축은 우리 생활과 산업 거의 모든 분야에서 회전 운동이 있는 곳이라면 어디든 사용된다고 해도 과언이 아닙니다.

• 자동차 산업 🏎️:
  • 엔진 내부: 피스톤의 왕복 운동을 회전 운동으로 바꾸는 크랭크축, 밸브를 여닫는 캠축.
  • 동력 전달계: 엔진의 동력을 변속기로, 변속기에서 바퀴로 전달하는 각종 드라이브 샤프트(프로펠러 샤프트, 등속조인트 포함), 차동기어 내부 축.
  • 바퀴 지지: 앞바퀴와 뒷바퀴를 지지하는 액슬.
• 산업 기계 및 공작 기계 ⚙️🏭:
  • 모터 및 발전기: 회전력을 발생시키거나 전기를 생산하는 회전자의 중심축.
  • 펌프 및 압축기: 유체를 이송하거나 기체를 압축하는 임펠러나 로터의 축.
  • 선반, 밀링머신: 공작물이나 공구를 회전시키는 정밀 스핀들.
  • 컨베이어 시스템: 벨트나 롤러를 구동하는 축.
• 항공 우주 산업 ✈️🛰️:
  • 항공기 엔진: 터빈 축, 압축기 축, 프로펠러를 돌리는 프로펠러 샤프트.
  • 로켓 및 인공위성: 터보 펌프의 축, 자세 제어용 반작용 휠의 축.
• 선박 해양 산업 🚢⚓:

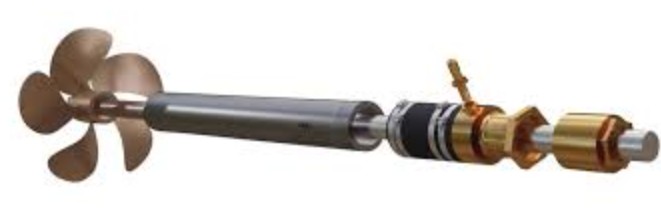

  • 추진 시스템: 엔진의 동력을 프로펠러로 전달하는 거대한 프로펠러 샤프트(추진축).
  • 각종 갑판 기계: 윈치, 크레인 등의 구동축.



• 가전제품 🏠💡:
  • 세탁기: 세탁조를 회전시키는 축.
  • 선풍기, 에어컨: 팬을 회전시키는 모터 축.
  • 믹서기, 블렌더: 칼날을 회전시키는 축.
  • 전동 공구: 드릴, 그라인더 등의 작동 축.
• 건설 및 농업 기계 🚜🏗️:
  • 굴착기, 트랙터: 엔진 동력 전달 및 바퀴/궤도 구동축.
  • 각종 펌프 및 발전 장비의 축.
• 에너지 산업 ⚡🌬️:

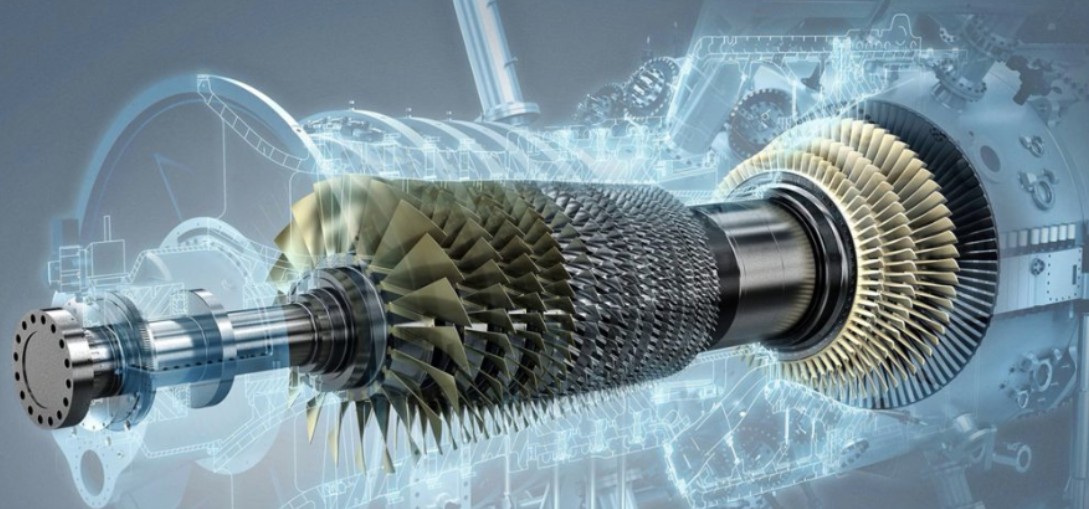

  • 발전소 터빈: 증기 터빈, 가스 터빈, 수력 터빈의 중심 회전축.
  • 풍력 발전기: 블레이드의 회전을 증속기를 거쳐 발전기로 전달하는 주축 및 증속기 내부 축.

이처럼 축은 작은 가전제품부터 거대한 산업 설비에 이르기까지, 보이지 않는 곳에서 묵묵히 세상을 움직이는 핵심 동력원입니다!



5. 튼튼하고 정밀한 축 선택 가이드 💡 (축 선택 시 고려사항)

기계의 심장과도 같은 축! 어떤 축을 선택하느냐에 따라 기계 전체의 성능과 수명이 달라질 수 있습니다. 축을 설계하거나 선택할 때 고려해야 할 주요 사항들은 다음과 같습니다.

1. 하중의 종류와 크기 🏋️‍♀️:
   • 비틀림 모멘트 (Torque): 전달해야 할 동력과 회전 속도로부터 계산됩니다. 축의 직경을 결정하는 주요 요소입니다.
   • 굽힘 모멘트 (Bending Moment): 기어나 풀리, 베어링 등의 반력으로 인해 발생합니다. 축의 처짐이나 피로 파괴에 영향을 줍니다.
   • 축방향 하중 (Axial Load): 축의 길이 방향으로 작용하는 인장 또는 압축 하중입니다. 헬리컬 기어나 베벨 기어 사용 시 발생할 수 있습니다.
2. 재료의 강도 및 특성 💪:
   • 항복 강도 (Yield Strength): 축이 영구 변형 없이 견딜 수 있는 최대 응력.
   • 인장 강도 (Tensile Strength): 축이 파단되기 직전의 최대 응력.
   • 피로 한도 (Fatigue Strength / Endurance Limit): 반복적인 하중에 대해 무한히 견딜 수 있는 응력 수준. 축은 대부분 반복 하중을 받으므로 매우 중요합니다.
   • 인성 (Toughness): 충격에 대한 저항 능력.
   • 경도 (Hardness): 표면 마모에 대한 저항 능력. 베어링 접촉부나 스플라인 부분에 중요합니다.
   • 내식성 (Corrosion Resistance): 사용 환경에 따라 부식을 방지할 수 있는 재료 선택이 필요합니다.
3. 강성 (Stiffness) - 처짐 및 비틀림 변형 📐:
   • 굽힘 강성: 축이 굽힘 하중에 의해 휘어지는(처짐) 정도. 과도한 처짐은 기어나 베어링의 오작동, 소음, 진동의 원인이 됩니다.
   • 비틀림 강성: 축이 비틀림 하중에 의해 비틀리는 정도. 정밀한 각도 전달이 중요한 경우 고려해야 합니다.
4. 임계 속도 (Critical Speed) 및 진동 🌪️:축이 특정 속도로 회전할 때 자체 고유 진동수와 공진하여 큰 진동과 함께 위험한 상태가 될 수 있는 속도를 임계 속도라고 합니다. 실제 운전 속도는 임계 속도의 70~80% 이하 또는 120~130% 이상으로 설계하여 공진을 피해야 합니다. 축의 균형(밸런싱)도 진동을 줄이는 데 매우 중요합니다.
5. 응력 집중 (Stress Concentration) 🎯:키 홈, 단붙이 부분, 구멍 등 형상이 급격히 변하는 부분에서는 응력이 국부적으로 집중되어 피로 파괴의 시작점이 되기 쉽습니다. 설계 시 필렛(fillet)을 주거나 형상을 완만하게 변경하여 응력 집중을 완화해야 합니다.
6. 기타 고려사항 ✨:
   • 가공성 및 경제성: 재료 선택 및 형상 설계 시 가공의 용이성과 비용도 고려해야 합니다.
   • 열처리: 필요에 따라 표면 경화(예: 고주파 담금질)나 전체 열처리를 통해 기계적 성질을 개선할 수 있습니다.
   • 조립 및 유지보수: 베어링, 기어 등 다른 부품과의 조립 용이성, 분해 및 유지보수의 편의성도 고려 대상입니다.

이러한 요소들을 종합적으로 검토하여 사용 목적에 가장 적합하고 안전한 축을 선택하는 것이 중요합니다. 복잡해 보이지만, 안전과 성능을 위한 필수 과정이랍니다! 🤓



6. 축에 대한 흥미로운 이야기들 🧐 (축 관련 TMI)

• 최초의 볼베어링 특허는 자전거 축을 위해? 1869년 프랑스의 자전거 정비공이었던 쥘 쉬리레(Jules Suriray)가 자전거 경주용 페달 축에 최초로 볼베어링을 적용하여 특허를 받았다고 합니다. 부드러운 회전은 예나 지금이나 중요했나 봅니다! 🚴
• 자동차 크랭크축의 복잡한 여정: 엔진의 심장인 크랭크축은 고온, 고압, 고회전의 극한 환경에서 엄청난 힘을 견뎌야 합니다. 단조(forging) 공정을 통해 만들어지며, 정밀한 가공과 열처리, 그리고 회전 시 진동을 줄이기 위한 세심한 밸런싱 작업을 거쳐 탄생합니다.
• 거대한 선박의 프로펠러 샤프트: 수십만 톤급 대형 선박의 프로펠러 샤프트는 그 길이와 직경이 어마어마합니다. 이 거대한 축은 수만 마력의 엔진 동력을 프로펠러에 전달하여 육중한 배를 움직입니다. 제작과 설치 과정 자체가 거대한 엔지니어링 프로젝트죠! 🚢
• 축의 피로 파괴: "쇠도 피로를 느낀다?" 네, 그렇습니다! 축에 반복적으로 하중이 가해지면 눈에 보이지 않는 미세한 균열이 발생하고, 이것이 점차 성장하여 결국 파괴에 이르는 현상을 피로 파괴라고 합니다. 많은 기계 부품 파손의 주원인이 되기도 하므로, 설계 시 피로 수명을 충분히 고려해야 합니다.
• 왜 기차바퀴 축은 대부분 일체형일까? 자동차는 코너를 돌 때 좌우 바퀴의 회전 속도 차이를 흡수하는 차동기어가 있지만, 기차는 대부분 좌우 바퀴가 하나의 축으로 연결된 일체형 차축을 사용합니다. 이는 주로 직선 레일 위를 달리고, 바퀴 답면(tread)의 경사(테이퍼)를 통해 곡선 주행 시 어느 정도 슬립을 허용하며 회전차를 보정하기 때문입니다. 🛤️



7. 맺음말: 보이지 않는 곳에서 세상을 돌리는 힘 💪

지금까지 회전 운동의 중심, '축'에 대해 함께 알아보았습니다. 샤프트와 액슬의 기본적인 구분부터 그 역사, 다양한 종류와 쓰임새, 그리고 선택 시 고려사항까지! 어떠셨나요? 평소에는 잘 눈에 띄지 않지만, 축이 없다면 우리 주변의 거의 모든 기계들이 멈춰버릴 거라는 사실을 새삼 느끼셨을 겁니다. 😊

축은 단순한 쇠막대가 아닙니다. 그것은 정밀한 계산과 첨단 기술이 집약된 공학의 산물이며, 인류 문명의 동력을 만들어온 핵심 요소입니다. 자동차를 타고, 세탁기를 돌리고, 컴퓨터를 사용하는 이 모든 순간에, 수많은 축들이 각자의 위치에서 묵묵히 회전하며 우리의 삶을 풍요롭게 만들고 있다는 것을 기억해주세요.
