베어링(Bearing) 완벽 마스터: 마찰을 지배하는 작은 거인! ⚙️



안녕하세요, 기계 부품의 세계를 탐험하는 여러분의 친절한 가이드, Mr.메카닉입니다! 🚀

오늘은 기계의 움직임을 더욱 부드럽고 효율적으로 만들어주는 숨은 영웅, 바로 베어링(Bearing)에 대해 알아보려고 합니다.

"베어링"이라는 단어가 조금 생소하게 들리실 수도 있지만, 사실 베어링은 우리 주변 거의 모든 회전하거나 움직이는 기계에 사용되며, 마찰과의 전쟁에서 승리를 이끌어낸 일등공신이랍니다! 🎖️ 자동차 바퀴부터 최첨단 로봇, 심지어 여러분이 지금 사용하고 계실지도 모르는 컴퓨터의 냉각팬까지, 베어링 없는 움직임은 상상하기 어렵죠.

자, 그럼 지금부터 마찰을 줄여 세상을 더 매끄럽게 만드는 베어링의 신기한 세계로 함께 떠나볼까요? ⚙️🌍

반응형



---

📖 목차 (클릭하면 해당 섹션으로 이동해요!)

1. 베어링이란 무엇일까요? 마찰과의 전쟁을 끝낸 영웅! 🎖️
2. 구름과 미끄러짐의 역사, 베어링의 발자취 📜
3. 세상에는 어떤 베어링들이 있을까? 🧐 (베어링의 종류)
   • 구름 베어링 (Rolling Bearings) 🔄
     • 볼 베어링 (Ball Bearings)
     • 롤러 베어링 (Roller Bearings)
   • 미끄럼 베어링 (Sliding Bearings / Plain Bearings) 🧈
   • 특수 베어링 ✨
4. 베어링은 어디에 쓰일까? 🚗💨 (베어링의 다양한 쓰임새)
5. 내게 맞는 베어링은? 똑똑한 베어링 선택 가이드 💡
6. 베어링에 대한 흥미로운 이야기들 🤫 (베어링 관련 TMI)
7. 맺음말: 부드러운 세상을 만드는 작은 거인 🌟



1. 베어링이란 무엇일까요? 마찰과의 전쟁을 끝낸 영웅! 🎖️

베어링(Bearing)이란, 기계에서 회전하거나 직선 운동을 하는 두 물체 사이에서 다음과 같은 중요한 역할을 하는 부품입니다.

• 마찰 감소: 움직이는 두 표면 사이의 마찰을 최소화하여 에너지 손실을 줄이고 효율을 높입니다. 마찰은 열을 발생시키고 부품 마모를 촉진하는데, 베어링은 이를 획기적으로 개선합니다.
• 하중 지지: 회전축(Shaft)이나 움직이는 부품에 작용하는 힘(하중)을 지지하고, 그 힘을 기계의 다른 부분으로 전달합니다. 하중의 방향에 따라 레이디얼 하중(축에 수직 방향)과 스러스트/액시얼 하중(축 방향)으로 나뉩니다.
• 정확한 위치 유지: 축이나 움직이는 부품이 정확한 위치에서 원활하게 작동하도록 안내하고 지지합니다.

쉽게 말해, 베어링은 기계가 더 적은 힘으로, 더 부드럽게, 더 오래, 그리고 더 정확하게 움직일 수 있도록 돕는 "윤활유와 지지대의 결합체"라고 생각할 수 있습니다. 베어링이 없다면, 축은 엄청난 마찰열로 인해 눌어붙거나 빠르게 마모될 것이고, 기계는 삐걱거리며 제대로 작동하지 못할 겁니다. 상상만 해도 끔찍하죠? 😱

베어링은 마찰을 줄이는 방식에 따라 크게 구름 베어링(Rolling Bearing)과 미끄럼 베어링(Sliding Bearing)으로 나눌 수 있습니다. 이 두 가지가 어떻게 다른지는 잠시 후에 자세히 알아보겠습니다!





2. 구름과 미끄러짐의 역사, 베어링의 발자취 📜

베어링의 기본 원리인 '마찰 줄이기'에 대한 아이디어는 아주 오래전부터 존재했습니다.

• 고대 문명: 기원전 2600년경 고대 이집트인들이 피라미드를 건설할 때 무거운 석재 밑에 둥근 통나무(롤러)를 깔아 옮겼다는 기록이 있습니다. 이것이 원시적인 형태의 롤러 베어링, 즉 구름 접촉을 이용한 마찰 감소의 시작이라고 볼 수 있습니다. 🪵
• 레오나르도 다빈치의 스케치: 르네상스 시대의 천재 레오나르도 다빈치(Leonardo da Vinci, 1452-1519)는 현대적인 볼 베어링과 매우 유사한 형태의 장치를 스케치로 남겼습니다. 그는 헬리콥터, 전차 등 다양한 발명품을 구상하면서 마찰 감소의 중요성을 깊이 인식했던 것으로 보입니다. ✍️
• 산업 혁명과 베어링의 발전: 본격적으로 베어링이 기계 부품으로서 중요하게 다뤄지기 시작한 것은 18세기 말 산업 혁명 시기입니다. 증기기관과 각종 산업 기계가 발명되면서, 고속 회전과 큰 하중을 견디면서도 마찰이 적은 베어링의 필요성이 급증했습니다.
  • 1794년, 웨일스의 철강업자 필립 본(Philip Vaughan)이 마차 바퀴용 볼 베어링에 대한 특허를 최초로 취득했습니다. 🐎
  • 19세기 후반에서 20세기 초, 자전거, 자동차 산업의 발달과 함께 볼 베어링과 롤러 베어링 기술은 급속도로 발전했습니다. 이때 현대적인 베어링 제조 기술의 기초가 확립되었죠.

오늘날 베어링은 나노미터(nm) 수준의 정밀도를 가진 첨단 부품으로 발전했으며, 소재 기술과 윤활 기술의 발전에 힘입어 더욱 극한의 환경에서도 뛰어난 성능을 발휘하고 있습니다.



3. 세상에는 어떤 베어링들이 있을까? 🧐 (베어링의 종류)

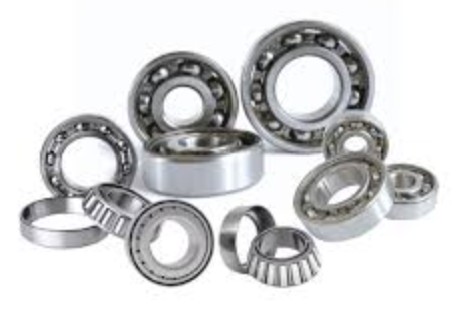

베어링은 작동 원리, 하중의 종류, 내부 구조 등에 따라 정말 다양한 종류가 있습니다. 크게 구름 베어링과 미끄럼 베어링으로 나누어 살펴보겠습니다.

구름 베어링 (Rolling Bearings) 🔄

구름 베어링은 내륜(inner ring)과 외륜(outer ring) 사이에 볼(ball)이나 롤러(roller)와 같은 구름 요소(rolling element)를 넣어, 구름 접촉을 통해 마찰을 줄이는 베어링입니다. 기동 마찰이 작고, 윤활이 비교적 간단하며, 규격화되어 있어 호환성이 좋다는 장점이 있습니다.

볼 베어링 (Ball Bearings)

구름 요소로 '볼(공)'을 사용합니다. 점 접촉을 하기 때문에 고속 회전에 적합하지만, 롤러 베어링에 비해 하중 지지 능력은 다소 낮습니다.

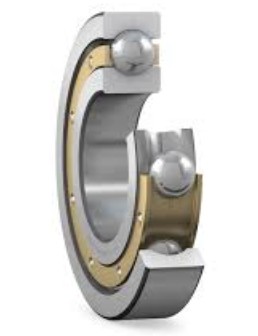

• 깊은 홈 볼 베어링 (Deep Groove Ball Bearing): 🥎 가장 널리 사용되는 형태로, 구조가 간단하고 가격이 저렴합니다. 레이디얼 하중과 어느 정도의 양방향 스러스트 하중을 동시에 받을 수 있습니다. 자전거 바퀴, 모터, 가전제품 등에 흔히 사용됩니다.



• 앵귤러 콘택트 볼 베어링  (Angular Contact Ball Bearing): 📐 내륜과 외륜의 레이스 홈이 축 방향으로 어긋나 있어, 한쪽 방향의 스러스트 하중과 레이디얼 하중을 함께 지지하는 데 적합합니다. 두 개를 조합하여 양방향 스러스트 하중을 지지하기도 합니다. 공작기계 스핀들, 자동차 휠 등에 사용됩니다.

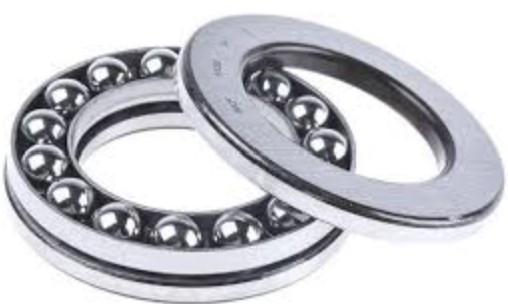

• 스러스트 볼 베어링 (Thrust Ball Bearing): ⬇️⬆️ 주로 스러스트 하중(축 방향 하중)을 지지하도록 설계된 베어링입니다. 고속 회전에는 적합하지 않습니다.

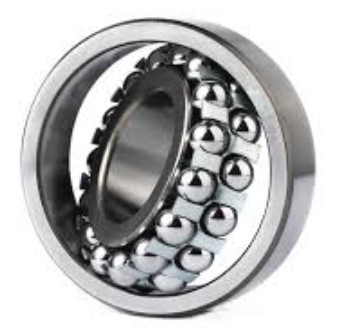

• 자동 조심 볼 베어링 (Self-aligning Ball Bearing): ⚖️ 외륜의 구면 레이스와 두 줄의 볼을 가져, 축의 중심과 베어링 하우징 중심 사이에 약간의 각도 오차가 있더라도 자동으로 조심(self-align)하여 원활하게 작동합니다.



롤러 베어링 (Roller Bearings)

구름 요소로 원통형, 원추형, 바늘 모양 등의 '롤러'를 사용합니다. 볼 베어링보다 접촉 면적이 넓어(선 접촉) 더 큰 하중을 지지할 수 있지만, 일반적으로 고속 회전에는 불리합니다.

• 원통 롤러 베어링 (Cylindrical Roller Bearing): 📏 큰 레이디얼 하중을 지지할 수 있으며, 고속 회전에도 비교적 잘 견딥니다. 분리형 구조가 많아 조립 및 분해가 용이합니다. 철도 차량 차축, 대형 모터 등에 사용됩니다.

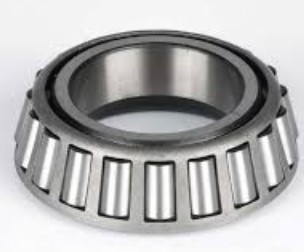

• 테이퍼 롤러 베어링 (Tapered Roller Bearing): 🍦 원추형 롤러를 사용하여 레이디얼 하중과 한쪽 방향의 큰 스러스트 하중을 동시에 지지할 수 있습니다. 주로 두 개를 마주보게 조립하여 양방향 스러스트 하중을 지지합니다. 자동차 휠 허브, 감속기 등에 널리 사용됩니다.



• 구면 롤러 베어링 (Spherical Roller Bearing): 🌐 두 줄의 배럴형 롤러와 구면 외륜 레이스를 가져 자동 조심 기능이 뛰어납니다. 큰 레이디얼 하중과 양방향 스러스트 하중을 동시에 지지할 수 있어 건설기계, 제철 설비 등 가혹한 조건에 사용됩니다.



• 니들 롤러 베어링 (Needle Roller Bearing): 🪡 지름에 비해 길이가 긴 바늘 모양의 롤러를 사용합니다. 단면 높이가 매우 작아 공간이 제한적인 곳에 적합하며, 레이디얼 하중 지지 능력이 큽니다. 자동차 변속기, 엔진 부품, 복사기 등에 사용됩니다.



미끄럼 베어링 (Sliding Bearings / Plain Bearings) 🧈

구름 요소 없이, 축과 베어링 표면이 직접 미끄럼 접촉을 하는 베어링입니다. 윤활유의 유막(oil film)을 통해 마찰을 줄입니다. 구조가 간단하고, 충격 하중에 강하며, 소음이 적다는 장점이 있지만, 기동 마찰이 크고 윤활 관리가 중요합니다.

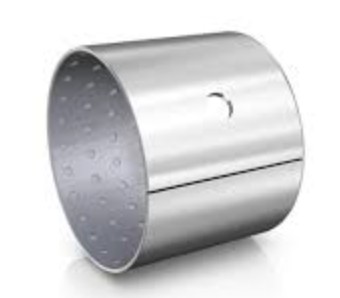

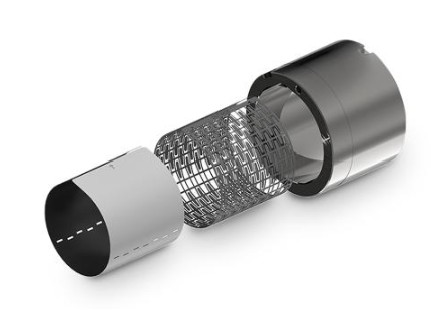

• 저널 베어링 (Journal Bearing) / 슬리브 베어링 (Sleeve Bearing): BUSH(부시)라고도 불리며, 원통형의 단순한 구조입니다. 축을 감싸는 형태로 지지합니다. 엔진의 크랭크축 베어링, 터빈 축 베어링 등에 사용됩니다.



• 유체 동압 베어링 (Hydrodynamic Bearing): 축이 회전하면서 발생하는 유체의 압력(동압)으로 유막을 형성하여 축을 띄우는 방식입니다. 고속, 고하중 환경에 적합합니다.



• 유체 정압 베어링 (Hydrostatic Bearing): 외부 펌프를 이용해 강제로 윤활유를 공급하여 압력 유막을 형성하는 방식입니다. 기동 시에도 마찰이 매우 적고, 극저속이나 고하중에서도 안정적입니다. 정밀 공작기계 등에 사용됩니다.

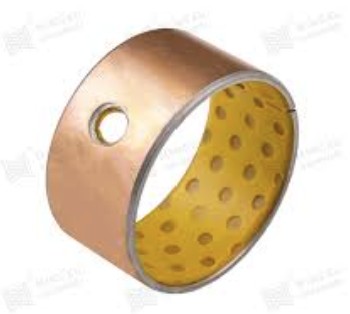

• 건식 베어링 (Dry Bearing): PTFE(테프론)나 흑연과 같은 고체 윤활제를 함유한 재질로 만들어져 급유 없이 사용 가능하거나, 급유 주기를 매우 길게 할 수 있는 베어링입니다. 식품 기계나 고온 환경 등 특수 조건에 사용됩니다.



특수 베어링 ✨

• 자기 베어링 (Magnetic Bearing): 🧲 자기력을 이용하여 축을 공중에 띄워 지지하는 비접촉식 베어링입니다. 마찰이 거의 없고, 윤활이 필요 없으며, 초고속 회전이 가능하고, 진동 제어도 용이합니다. 하지만 시스템이 복잡하고 가격이 매우 비쌉니다. 초고속 원심분리기, 터보 분자 펌프, 플라이휠 에너지 저장장치 등에 사용됩니다.



• 공기 베어링 (Air Bearing): 압축 공기를 이용하여 축을 띄우는 방식입니다. 마찰이 매우 적고 정밀도가 높습니다. 정밀 측정기, 반도체 제조 장비 등에 사용됩니다.



정말 다양한 베어링들이 각자의 특성을 살려 활약하고 있죠?



4. 베어링은 어디에 쓰일까? 🚗💨 (베어링의 다양한 쓰임새)

베어링은 회전하거나 직선 운동하는 거의 모든 기계 장치에 사용된다고 해도 과언이 아닙니다. 그야말로 기계 산업의 쌀과 같은 존재죠! 🌾

• 자동차 산업 🏎️: 엔진(크랭크축, 캠축, 터보차저), 변속기, 차동기어, 휠 허브, 조향장치, 발전기, 에어컨 컴프레서 등 자동차 한 대에 수십 개에서 백 개 이상의 베어링이 사용됩니다.
• 항공 우주 산업 ✈️🚀: 제트 엔진의 터빈, 랜딩 기어, 각종 제어 시스템의 작동부, 인공위성의 자세 제어 장치 등 극한의 환경에서도 높은 신뢰성이 요구되는 곳에 특수 베어링이 사용됩니다.
• 산업 기계 및 공작 기계 ⚙️🏭: 각종 모터, 펌프, 압축기, 감속기, 발전기, 공작기계의 주축(스핀들), 컨베이어 벨트 롤러, 로봇 관절 등 산업 현장의 심장과 같은 역할을 합니다.
• 가전제품 🏠💡: 세탁기 드럼, 냉장고 컴프레서, 에어컨 팬 모터, 청소기 모터, 컴퓨터의 하드디스크 드라이브(HDD) 스핀들 모터 및 냉각팬, 전동 공구 등 우리 생활과 밀접한 제품들 속에서 묵묵히 일하고 있습니다.
• 건설 중장비 🚜🏗️: 굴착기, 불도저, 크레인 등의 선회부, 주행 장치, 각종 유압 모터 및 펌프에 강력한 베어링이 필수입니다.
• 철도 차량 🚂🚄: 차축을 지지하는 차축 베어링(액슬 박스 베어링), 주전동기 등에 사용되어 안전하고 부드러운 운행을 돕습니다.
• 에너지 산업 ⚡🌬️: 발전소의 터빈 및 발전기, 풍력 발전기의 주축 및 증속기 등에 대형 고성능 베어링이 사용됩니다.
• 의료 기기 🩺: 치과용 드릴, CT 스캐너, 수술용 로봇 등 정밀하고 부드러운 움직임이 필요한 의료 장비에도 초소형 정밀 베어링이 활용됩니다.
• 스포츠 및 레저 용품 🛹🚲: 자전거의 허브와 페달, 스케이트보드와 인라인스케이트의 바퀴, 낚시용 릴 등에도 베어링이 들어가 부드러운 움직임을 가능하게 합니다.

이처럼 베어링은 보이지 않는 곳에서 우리의 삶을 더욱 편리하고 풍요롭게 만드는 데 크게 기여하고 있습니다.



5. 내게 맞는 베어링은? 똑똑한 베어링 선택 가이드 💡

수많은 종류의 베어링 중에서 특정 용도에 가장 적합한 베어링을 선택하는 것은 기계의 성능, 수명, 신뢰성을 결정짓는 매우 중요한 과정입니다. 어떤 점들을 고려해야 할까요? 🤔

1. 하중의 종류와 크기:
   • 레이디얼 하중(Radial Load): 축에 수직으로 작용하는 힘.
   • 스러스트/액시얼 하중(Thrust/Axial Load): 축 방향으로 작용하는 힘.
   • 복합 하중(Combined Load): 레이디얼 하중과 스러스트 하중이 동시에 작용.
   • 하중의 크기(정하중, 동하중)와 변동 여부도 고려해야 합니다. 일반적으로 롤러 베어링이 볼 베어링보다 큰 하중을 지지할 수 있습니다.
2. 회전 속도:베어링이 견딜 수 있는 최고 속도(한계 속도)를 확인해야 합니다. 일반적으로 볼 베어링이 롤러 베어링보다 고속 회전에 유리합니다. 미끄럼 베어링은 특정 조건에서 초고속 회전도 가능합니다.
3. 요구 수명 및 신뢰도:기계의 기대 수명과 베어링 교체 주기 등을 고려하여 충분한 수명을 가진 베어링을 선택해야 합니다. (L10 수명 등)
4. 정밀도 및 강성:공작기계 스핀들이나 정밀 측정기처럼 높은 회전 정밀도가 요구되는 경우, 정밀급 베어링을 사용해야 합니다. 베어링의 강성(변형에 저항하는 정도)도 중요합니다.
5. 작동 환경:
   • 온도: 고온 또는 저온 환경인지 확인하고, 해당 온도를 견딜 수 있는 재질과 윤활제를 사용한 베어링을 선택해야 합니다.
   • 오염: 먼지, 수분, 화학 물질 등 오염 환경에 노출되는 경우, 밀봉(Sealed) 또는 차폐(Shielded) 처리된 베어링을 사용하거나 외부 씰을 추가해야 합니다.
   • 진동 및 충격: 진동이나 충격이 심한 곳에서는 그에 강한 베어링(예: 구면 롤러 베어링, 미끄럼 베어링)을 고려해야 합니다.
6. 축 및 하우징의 오정렬 허용 범위:축과 하우징 사이에 각도 오차가 발생할 수 있는 경우, 자동 조심 기능이 있는 베어링(자동 조심 볼 베어링, 구면 롤러 베어링)을 선택하는 것이 좋습니다.
7. 윤활 (Lubrication):베어링의 성능과 수명에 가장 큰 영향을 미치는 요소 중 하나입니다. 그리스 윤활, 오일 윤활 등 사용 조건에 맞는 윤활 방법과 윤활제를 선택해야 합니다.
8. 설치 및 분해 용이성:베어링의 장착 및 분해 방법, 필요한 공구 등을 고려해야 합니다. 분리형 베어링이 조립에 유리할 수 있습니다.
9. 소음 및 진동:가전제품이나 정밀 기기처럼 저소음, 저진동이 요구되는 경우, 그에 적합한 베어링을 선택해야 합니다.
10. 비용:요구 성능을 만족하는 범위 내에서 경제적인 베어링을 선택하는 것이 합리적입니다.

이 모든 요소들을 종합적으로 고려하여 최적의 베어링을 선택하는 것은 엔지니어의 중요한 역량 중 하나랍니다! 🤓



6. 베어링에 대한 흥미로운 이야기들 🤫 (베어링 관련 TMI)

• 베어링의 L10 수명: 베어링 카탈로그에서 흔히 볼 수 있는 'L10 수명'은 동일한 베어링을 여러 개 동일 조건에서 운전했을 때, 그중 90%가 피로 파괴 없이 도달할 수 있는 총회전수 또는 시간을 의미합니다. 즉, 10%는 그 수명에 도달하기 전에 파손될 수 있다는 뜻이죠.
• 베어링 소리로 고장 진단? 숙련된 엔지니어는 베어링에서 나는 소리나 진동의 변화를 통해 베어링의 이상 유무를 감지할 수 있다고 합니다. 마치 의사가 청진기로 진찰하는 것과 비슷하죠? 🩺 최근에는 센서와 AI를 이용한 예지 보전 기술도 발전하고 있습니다.
• 세상에서 가장 큰 베어링은? 풍력 발전기나 대형 터널 굴착 장비(TBM), 대형 크레인 등에 사용되는 베어링은 직경이 수 미터에서 십수 미터에 달하기도 합니다. 이 거대한 베어링이 회전하며 엄청난 무게를 지탱하는 모습을 상상해보세요! 😮
• 피젯 스피너 열풍과 베어링: 몇 년 전 전 세계적으로 유행했던 피젯 스피너의 핵심 부품도 바로 볼 베어링입니다. 베어링의 부드러운 회전 덕분에 오랫동안 뱅글뱅글 돌아갈 수 있었죠. 이처럼 베어링은 첨단 산업뿐 아니라 일상 속 장난감에도 활용된답니다.
• 우주 환경 속의 베어링: 인공위성이나 우주 탐사선에 사용되는 베어링은 진공, 극저온/고온, 강력한 방사선 등 지구와는 전혀 다른 극한 환경을 견뎌야 합니다. 따라서 특수 소재와 고체 윤활제 등이 사용된 초고성능 베어링이 개발되어 활용됩니다. 🌌



7. 맺음말: 부드러운 세상을 만드는 작은 거인 🌟

지금까지 마찰과의 싸움에서 혁혁한 공을 세운 작은 거인, '베어링'에 대해 함께 알아보았습니다. 베어링의 기본 원리부터 그 역사, 다양한 종류와 빛나는 활약상, 그리고 현명한 선택 방법까지! 이번 이야기도 유익하셨기를 바랍니다. 😊

베어링은 기계의 수명을 연장하고 에너지 효율을 높이며, 더 나아가 현대 산업 사회의 정밀하고 빠른 움직임을 가능하게 하는 핵심 기술입니다. 겉으로는 잘 보이지 않지만, 베어링이 없다면 KTX도, 비행기도, 심지어 여러분의 자전거조차 굴러가기 어려울 것입니다.

앞으로 주변의 기계들이 부드럽게 움직이는 것을 보실 때마다, 그 속에서 묵묵히 자신의 역할을 다하고 있을 작은 베어링들의 노고를 한 번쯤 떠올려 주시면 어떨까요? 😉
