기계 키(Key) 완벽 분석: 작은 거인의 강력한 연결! 🔗

안녕하세요, 구여러분의 기계 부품 지킴이, Mr.메카닉입니다! 🔩✨

오늘은 작지만 강력한 연결고리, 바로 기계 키(Machine Key)에 대해 알아보는 시간을 갖겠습니다.

"키"라고 하면 보통 문을 여는 열쇠 🔑를 떠올리실 텐데요, 기계의 세계에도 아주 중요한 '키'가 존재합니다. 이 기계 키는 회전하는 축(Shaft)과 그 축에 연결되는 기어나 풀리 같은 부품(보스 또는 허브, Boss/Hub)이 헛돌지 않고 함께 회전하며 힘을 전달하도록 꽉 잡아주는 역할을 합니다. 마치 악수하듯 두 부품을 단단히 연결해주는 셈이죠! 🤝

이 작은 부품이 없다면 모터의 힘이 제대로 전달되지 않거나, 기계가 멈춰버릴 수도 있습니다. 자, 그럼 지금부터 작지만 핵심적인 역할을 수행하는 기계 키의 세계로 함께 빠져볼까요?





---

📖 목차 (클릭하면 해당 섹션으로 이동해요!)

1. 기계 키(Key)란 무엇일까요? 작은 거인의 강력한 연결! 🔗
2. 연결의 지혜, 키의 발자취 🛠️ (키의 역사와 발전)
3. 세상에는 어떤 키들이 있을까? 🧐 (키의 종류)
   • 묻힘 키 (Sunk Key) 계열
   • 특수 목적 키들
4. 키는 어디에 쓰일까? ⚙️🔩 (키의 다양한 쓰임새)
5. 내게 맞는 키는? 키 선택과 설계 시 고려사항 💡
6. 키에 대한 흥미로운 이야기들 🤫 (키 관련 TMI)
7. 맺음말: 작지만 확실한 연결의 힘 🌟



1. 기계 키(Key)란 무엇일까요? 작은 거인의 강력한 연결! 🔗

기계 키(Machine Key)는 기계 장치에서 축(Shaft)과 회전 부품인 보스(Boss) 또는 허브(Hub) (예: 기어, 풀리, 스프로킷, 플라이휠 등)를 연결하여 상대적인 회전을 방지하고, 회전력(토크, Torque)을 전달하는 데 사용되는 작은 기계 요소입니다.



조금 더 자세히 설명하면,

1. 축에는 '키 홈(Keyseat 또는 Keyway)'이라는 홈이 파여 있습니다.
2. 보스 내부에도 '키 홈(Keyway)'이라는 홈이 파여 있습니다.
3. 키는 이 두 홈에 걸쳐 끼워져 축과 보스가 하나의 몸체처럼 함께 회전하도록 만듭니다.

만약 키가 없다면, 축이 아무리 세게 회전해도 보스는 그 힘을 전달받지 못하고 축 위에서 헛돌게 될 것입니다. 헛도는 바퀴를 상상하시면 이해가 쉬울 거예요. 😵 키는 바로 이 헛도는 것을 막고, 축의 회전 에너지가 보스로 확실하게 전달되도록 하는 '힘의 전달자' 역할을 하는 것입니다.

주로 키는 전단 응력(shearing stress)과 압축 응력(bearing stress or crushing stress)을 받으며 토크를 전달합니다. 작지만 매우 중요한 임무를 수행하는 셈이죠!





2. 연결의 지혜, 키의 발자취 🛠️ (키의 역사와 발전)

기계 키의 정확한 "발명가"나 "발명 시점"을 특정하기는 어렵습니다. 키는 어떤 단일한 발명품이라기보다는, 회전하는 부품을 축에 고정시키려는 인류의 오랜 노력 속에서 점진적으로 발전해 온 '연결의 지혜'라고 할 수 있습니다.

고대에는 나무 바퀴를 나무 축에 고정하기 위해 간단한 쐐기(Wedge)나 핀(Pin)을 사용했을 것으로 추정됩니다. 이러한 원시적인 방법들은 축과 바퀴가 분리되지 않도록 하는 데는 효과적이었지만, 큰 힘을 전달하거나 정밀한 제어를 하기에는 부족했습니다. 🪵

본격적으로 금속제 기계가 등장하고 산업 혁명이 진행되면서, 더 강력하고 신뢰성 있는 연결 방법이 필요해졌습니다. 증기기관, 방직기, 공작기계 등 새로운 기계들은 이전보다 훨씬 큰 동력을 다루어야 했고, 부품 간의 정확한 동기화도 중요해졌습니다.

이러한 요구에 부응하여, 축과 보스에 홈을 파고 그 사이에 별도의 금속 조각(키)을 끼워 넣어 회전력을 전달하는 방식이 고안되고 발전하게 되었습니다. 초기에는 대장간에서 수작업으로 만들어진 비표준적인 키들이 사용되었겠지만, 기계 산업이 발전함에 따라 키의 형상과 치수가 점차 표준화되기 시작했습니다. 📏

예를 들어, 오늘날 널리 사용되는 평행 키나 반달 키와 같은 형태들은 19세기 후반에서 20세기 초에 걸쳐 그 형태가 정립되고 널리 사용되기 시작했습니다. 이는 대량 생산 시스템의 발달과 부품 호환성의 중요성이 커졌기 때문입니다.

결국 기계 키는 "어떻게 하면 축과 바퀴(또는 기어)를 헛돌지 않게 단단히 연결할 수 있을까?"라는 단순하지만 근본적인 질문에 대한 인류의 오랜 고민과 기술 발전이 만들어낸 실용적인 해답 중 하나라고 할 수 있습니다. 💡





3. 세상에는 어떤 키들이 있을까? 🧐 (키의 종류)

기계 키는 그 모양, 용도, 축과 결합하는 방식에 따라 다양한 종류로 나뉩니다. 각각의 키는 특정 상황에서 최적의 성능을 발휘하도록 설계되었습니다. 대표적인 키들을 살펴볼까요?

묻힘 키 (Sunk Key) 계열

가장 일반적인 형태로, 키의 일부가 축의 키 홈에, 나머지 일부가 보스의 키 홈에 묻히듯 끼워집니다.

• 평행 키 (Parallel Key): 📏 단면이 정사각형(Square Key) 또는 직사각형(Rectangular Key, 납작 키)이며, 윗면과 아랫면이 평행합니다. 키의 측면에서 주로 힘을 전달합니다. 가장 널리 사용되며, 제작과 설치가 비교적 쉽습니다.
  • 정사각형 키 (Square Key): 단면이 정사각형인 평행 키입니다.
  • 직사각형 키 / 납작 키 (Rectangular Key / Flat Key): 단면이 직사각형으로, 폭이 높이보다 큰 평행 키입니다. 일반적으로 축 지름에 비해 얕은 키 홈을 팔 때 사용됩니다.



• 경사 키 (Taper Key): 쐐기 작용을 이용하는 키로, 윗면 또는 아랫면에 일정한 경사(테이퍼)가 있습니다. 키를 축 방향으로 때려 박으면 축과 보스 사이에 강력한 체결력을 발생시키며, 키 자체의 마찰력으로도 어느 정도 토크를 전달합니다. 키 홈 가공 시 경사를 맞춰야 하는 어려움이 있습니다.

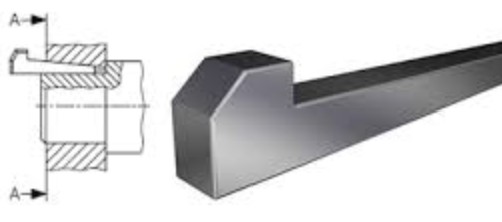

  • 머리붙이 경사 키 (Gib-head Key): 한쪽 끝에 머리(Gib)가 달려 있어 키를 빼내기 쉽도록 만든 경사 키입니다.







• 반달 키 (Woodruff Key): 🌙 이름처럼 단면이 반달 모양인 키입니다. 축에는 반달 모양의 깊은 키 홈을 파고, 보스에는 일반적인 직선 키 홈을 사용합니다. 키가 키 홈 안에서 약간 회전하며 자리를 잡을 수 있어 자동 조심 기능이 있고, 조립이 용이합니다. 테이퍼진 축에 사용하기 좋지만, 축의 강도를 약화시킬 수 있다는 단점이 있습니다. 주로 경하중용으로 사용됩니다.



특수 목적 키들

• 안장 키 (Saddle Key): 축에는 키 홈을 파지 않고, 보스에만 키 홈을 파서 사용하는 키입니다. 키의 아랫면이 축의 곡면에 맞닿아 마찰력으로 토크를 전달합니다.
  • 오목 안장 키 (Hollow Saddle Key): 키의 아랫면이 축의 둥근 표면에 맞도록 오목하게 되어 있습니다. 마찰력에 의존하므로 가벼운 하중에만 사용됩니다.
  • 납작 안장 키 (Flat Saddle Key): 축의 일부를 평평하게 가공하고, 그 위에 납작한 밑면을 가진 키를 올려 사용합니다. 오목 안장 키보다 큰 토크를 전달할 수 있습니다.
• 접선 키 (Tangent Key / Tangential Key): 축의 접선 방향으로 두 개를 한 쌍으로 하여 120도 간격으로 설치합니다. 매우 큰 충격 하중이나 방향이 바뀌는 하중을 전달하는 데 적합합니다. 주로 대형 기계에 사용됩니다.
• 페더 키 (Feather Key / Sliding Key): 평행 키의 일종으로, 키를 축 또는 보스 중 한쪽에 고정시키고 다른 쪽 부품이 축 방향으로 미끄럼 운동(슬라이딩)을 할 수 있도록 한 키입니다. 변속기어나 클러치 등 축 방향 이동이 필요한 곳에 사용됩니다.
• 스플라인 (Spline): 엄밀히 말해 키와는 다른 방식이지만, 축 표면에 여러 개의 돌기(키 역할)를 길이 방향으로 만들고, 이에 맞는 홈을 보스 내부에 가공하여 결합하는 방식입니다. 여러 개의 키가 동시에 작용하는 것과 같아 매우 큰 토크를 전달할 수 있고, 부품 간 중심 맞춤도 우수합니다. 자동차 변속기, 공작기계 등에 널리 사용됩니다.



각 키마다 독특한 특징과 용도가 있죠? 상황에 맞는 키를 선택하는 것이 중요합니다! 👍





4. 키는 어디에 쓰일까? ⚙️🔩 (키의 다양한 쓰임새)

기계 키는 축과 보스 사이의 회전력 전달이 필요한 거의 모든 기계 장치에 사용됩니다. 그야말로 기계의 숨은 일꾼이죠!



• 모터 및 펌프 💨: 모터의 회전축과 펌프의 임펠러(회전날개)를 연결하여 동력을 전달합니다. 냉각팬 모터, 수도 펌프 등 우리 주변에서도 쉽게 찾아볼 수 있습니다.
• 감속기 및 변속기 ⚙️: 여러 개의 기어가 맞물려 돌아가는 감속기나 변속기 내부에서 각 기어를 축에 고정시키는 데 사용됩니다. 자동차 변속기, 공장의 자동화 설비 등에 필수적입니다.
• 공작기계 🛠️: 선반, 밀링 머신 등에서 주축(스핀들)과 기어, 풀리 등을 연결하여 정밀한 가공을 가능하게 합니다.
• 컨베이어 시스템 📦: 공장이나 물류센터에서 물건을 옮기는 컨베이어 벨트의 구동 롤러나 풀리를 축에 고정합니다.
• 농업 기계 🚜: 트랙터, 경운기, 이앙기 등 다양한 농기계의 동력 전달 부위에 사용됩니다.
• 건설 기계 🏗️: 굴착기, 크레인 등의 유압 모터 출력축과 작동부를 연결하는 데 활용될 수 있습니다.
• 일반 산업 기계 🏭: 방직기, 인쇄기, 식품 가공 기계, 포장 기계 등 셀 수 없이 많은 산업용 기계에서 동력 전달의 핵심적인 역할을 담당합니다.
• 자전거 및 소형 이동 수단 🚲 (일부): 자전거의 크랭크 암과 페달 축(스핀들)의 연결 방식 중 사각 테이퍼 방식 등은 쐐기(키와 유사한 원리) 작용을 이용합니다. (현대에는 스플라인 방식도 많이 사용)

이처럼 키는 가정용 소형 기기부터 거대한 산업 설비에 이르기까지, 보이지 않는 곳에서 회전력을 착실하게 전달하며 기계 문명의 발전에 기여하고 있습니다.





5. 내게 맞는 키는? 키 선택과 설계 시 고려사항 💡

단순해 보이는 키지만, 잘못 선택하거나 설계하면 기계 전체의 성능 저하나 심지어 파손으로 이어질 수 있습니다. 적절한 키를 선택하고 설계하기 위해 고려해야 할 사항들은 다음과 같습니다.

1. 전달 토크의 크기: 가장 중요한 요소입니다. 전달해야 할 토크의 크기에 따라 키의 재질과 치수(폭, 높이, 길이)가 결정됩니다. 토크가 클수록 더 강하고 큰 키가 필요합니다.
2. 축의 지름 📏: 일반적으로 축의 지름에 따라 표준 키의 치수가 권장됩니다. (예: KS, ISO 표준) 축 지름이 커지면 키의 크기도 커지는 경향이 있습니다.
3. 키, 축, 보스의 재질 💪:
   • 키는 주로 탄소강(S45C 등)이 사용되지만, 큰 힘을 받는 경우 합금강을 사용하기도 합니다.
   • 키, 축, 보스의 강도를 고려하여 키가 먼저 파손되도록 설계하는 경우도 있습니다. (키를 일종의 안전장치로 활용)
   • 키와 키 홈 사이에는 전단 응력과 압축 응력(또는 지압 응력)이 발생하므로, 재료의 허용 응력 값을 확인해야 합니다.
4. 하중의 종류 (정하중, 변동하중, 충격하중) ⚡:하중이 일정하게 작용하는지, 주기적으로 변동하는지, 갑작스러운 충격이 발생하는지에 따라 키의 종류와 안전율을 다르게 적용해야 합니다. 충격 하중에는 접선 키나 스플라인이 유리할 수 있습니다.
5. 끼워 맞춤 (Fit) 공차 🤏:
   • 키와 키 홈 사이의 틈새(클리어런스) 또는 죔새(인터피어런스)를 적절히 설정해야 합니다.
   • 틈새가 너무 크면 키가 움직여 마모(fretting)가 발생하거나 소음, 진동의 원인이 될 수 있습니다.
   • 죔새가 너무 크면 조립이 어렵거나 부품에 과도한 응력이 발생할 수 있습니다. (주로 경사 키)
   • 페더 키처럼 축 방향 이동이 필요한 경우는 미끄럼 끼워 맞춤을 사용합니다.
6. 응력 집중 🎯: 키 홈은 축이나 보스에 응력 집중을 유발하는 요인이 됩니다. 특히 날카로운 모서리는 피로 파괴의 시작점이 될 수 있으므로, 키 홈 바닥에 적절한 반지름의 필렛(fillet)을 주거나 응력 집중 계수를 고려하여 설계해야 합니다.
7. 조립 및 분해 용이성 🔧: 머리붙이 경사 키처럼 분해가 용이한 키를 선택하거나, 조립/분해 공간을 고려하여 키의 종류와 위치를 결정해야 합니다.
8. 경제성 💰: 요구되는 성능을 만족하는 범위 내에서 가장 경제적인 키를 선택하는 것이 일반적입니다. 평행 키가 가장 널리 사용되는 이유 중 하나도 경제성입니다.
9. 작동 환경: 부식 환경이라면 내부식성 재료를 고려하거나 방청 처리를 해야 합니다.

이러한 사항들을 종합적으로 검토하여, 안전하고 신뢰성 있는 동력 전달이 가능하도록 키를 선택하고 설계하는 것이 중요합니다. 엔지니어링의 기본은 안전이니까요! 😉





6. 키에 대한 흥미로운 이야기들 🤫 (키 관련 TMI)

• 키는 왜 고장 날까? (파손 형태): 키는 주로 두 가지 형태로 파손됩니다. 하나는 키의 측면이 전단력에 의해 잘리듯 파손되는 전단 파괴(Shear failure)이고, 다른 하나는 키와 키 홈의 접촉면이 과도한 압축력으로 인해 뭉개지거나 찌그러지는 압괴 파괴(Crushing failure 또는 Bearing failure)입니다. 설계 시 이 두 가지 파괴에 대해 모두 안전한지 검토합니다.
• 키 홈 가공은 어떻게? 축이나 보스에 키 홈을 파는 가공 방법으로는 밀링 머신을 이용한 엔드밀 가공, 슬로터나 셰이퍼를 이용한 절삭 가공, 브로칭 머신을 이용한 대량 생산 가공 등이 있습니다. 반달 키 홈은 전용 커터를 사용합니다.
• 키 VS 스크류 VS 핀 VS 스플라인: 축과 보스를 연결하는 방법은 키 외에도 여러 가지가 있습니다.
  • 셋 스크류(Set Screw): 작은 힘을 전달하거나 위치 고정용으로 사용. 키보다 전달 토크는 작습니다.
  • 핀(Pin): 평행 핀, 테이퍼 핀 등을 사용하여 전단력으로 토크를 전달. 키보다 정밀한 위치 결정에 유리할 수 있으나, 큰 토크 전달에는 한계가 있습니다.
  • 스플라인(Spline): 위에서 언급했듯이 여러 개의 키가 일체형으로 만들어진 형태로, 매우 큰 토크 전달 및 자동 중심 맞춤에 유리합니다.
• 표준화의 힘: 기계 키의 치수(폭, 높이, 길이 등)는 KS, ISO, ANSI 등 각국 또는 국제 표준으로 규격화되어 있어 설계 및 부품 수급이 용이합니다. 표준화 덕분에 우리는 다양한 제조사의 부품을 조합하여 기계를 만들 수 있는 것이죠! 🌍





7. 맺음말: 작지만 확실한 연결의 힘 🌟

오늘은 축과 보스를 잇는 작지만 강력한 연결고리, '기계 키'에 대해 함께 알아보았습니다. 단순해 보이는 작은 금속 조각이지만, 그 속에는 동력을 안정적으로 전달하기 위한 정밀한 공학적 원리가 숨어있다는 것을 알 수 있었죠? 😊

키는 모터가 힘차게 돌아가고, 자동차가 앞으로 나아가며, 공장의 기계들이 쉼 없이 제품을 생산하는 모든 순간에, 보이지 않는 곳에서 자신의 역할을 묵묵히 수행하고 있습니다. 이 작은 부품 하나하나가 모여 현대 산업 사회의 거대한 시스템을 움직이고 있는 것입니다.

오늘 이야기가 여러분의 기계 부품에 대한 이해를 한층 넓히는 데 도움이 되었기를 바랍니다!
