🚀 리벳 (Rivet): 영구적인 체결 부품

안녕하세요, 기계 부품 탐구 생활! 여러분의 친절한 부품 해설가, Mr.메카닉입니다! 🔩💡  오늘은 영구적인 체결 부품, 리벳(Rivet)에 대해 알아보겠습니다. 리벳은 우리 주변의 다양한 기계와 건축물을 튼튼하게 연결해주는 중요한 부품입니다. 자, 그럼 리벳의 세계로 함께 떠나볼까요? 💡



목차 📖

• 1. 리벳, 그 기원과 역사 속으로 📜
• 2. 리벳은 어떻게 작동할까? 🤔
• 3. 리벳의 다양한 종류와 쓰임새 ✨
• 4. 리벳의 장점과 단점 👍👎
• 5. 리벳, 어떻게 설치하고 제거할까? 🛠️
• 6. 리벳과 다른 체결 방식의 비교 (볼트, 용접) 📊
• 7. 현대 산업 속 리벳의 활약 🏭✈️
• 8. 리벳의 미래: 진화는 계속된다 🚀

반응형

1. 리벳, 그 기원과 역사 속으로 📜

리벳은 인류가 사용한 가장 오래된 금속 연결 방법 중 하나로, 고대 이집트 시대부터 사용되었습니다.

산업 혁명과 리벳의 황금기: 🚂🚢

19세기와 20세기 초, 산업 혁명 시기에 리벳은 철교, 선박(타이타닉), 고층 건물(엠파이어 스테이트 빌딩) 등 대형 구조물 건설에 필수적이었습니다. 용접 기술이 미흡했던 당시, 리벳은 강성과 기밀성 확보에 결정적인 역할을 했습니다.

현대와 리벳의 지속적인 역할: ✈️🚗

용접 기술 발전에도 불구하고, 리벳은 **항공우주 산업**에서 진동과 피로 하중에 대한 뛰어난 저항성 때문에 여전히 핵심 부품으로 사용됩니다.

2. 리벳은 어떻게 작동할까? 🤔

리벳은 **영구적인 기계적 체결** 방식입니다. 한번 결합되면 쉽게 분리할 수 없으며, 분리 시 리벳을 파손해야 합니다.

리벳의 구조:

• 머리(Head): 리벳 삽입 전 형성된 부분.
• 생크(Shank) 또는 몸통(Body): 구멍에 삽입되는 원통형 부분.
• 꼬리(Tail): 설치 시 변형되어 두 번째 머리를 형성하는 부분.

리벳팅(Riveting) 과정:

모재에 구멍을 뚫고 리벳을 삽입한 뒤, 꼬리 부분에 압력이나 충격을 가해 새로운 머리를 형성합니다. 이 과정에서 모재가 단단히 압착되어 고정되며, 리벳은 전단 하중과 지압 하중에 저항합니다. 덕분에 진동과 충격에 강한 안정적인 결합이 가능합니다.

3. 리벳의 다양한 종류와 쓰임새 ✨

리벳은 형태와 용도에 따라 다양하게 나뉩니다.

3.1. 형태에 따른 분류:

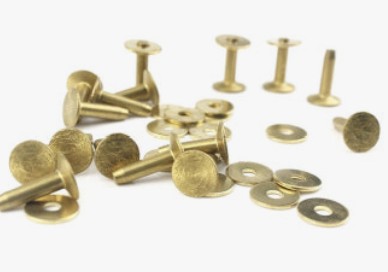

• 솔리드 리벳 (Solid Rivet): 가장 기본적인 형태로, 높은 강도가 요구되는 항공우주 산업, 교량 등에 사용됩니다. (둥근 머리, 접시 머리 등)

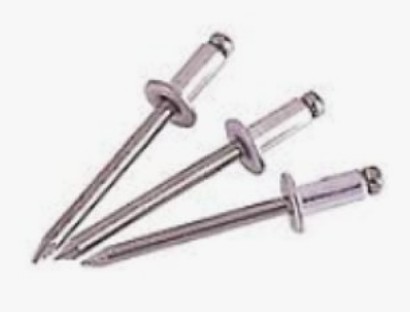

• 블라인드 리벳 (Blind Rivet / Pop Rivet): ✨ 반대편 접근이 어려울 때 사용하며, 맨드릴을 당겨 몸체를 팽창시켜 고정합니다. 자동차, 전자 제품 등에 널리 사용됩니다.

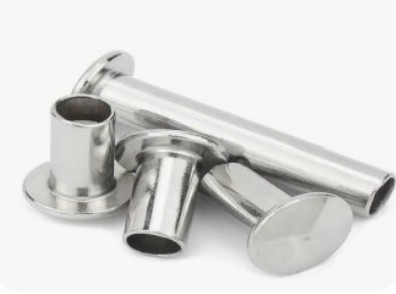

• 관형 리벳 (Tubular Rivet): 중공 생크로 가볍고 설치가 용이하며, 가죽 제품, 전자 제품 등에 사용됩니다.

• 스플릿 리벳 (Split Rivet): 생크 끝이 갈라져 있어 목재, 플라스틱 등 부드러운 재료에 적합합니다.

3.2. 용도에 따른 분류:

보일러용, 구조용, 기밀용 등으로 나뉘어 건축, 자동차, 항공, 전자 등 거의 모든 산업에서 활용됩니다.

4. 리벳의 장점과 단점 👍👎

4.1. 리벳의 장점 👍

• 탁월한 진동 저항성: 진동이 심한 환경에 강합니다.
• 피로 강도: 반복 하중에 대한 내성이 뛰어납니다.
• 다양한 재료 결합 가능: 이종 재료 결합에 용이합니다.
• 열 영향 최소화: 모재의 변형이나 물성 변화가 없습니다.
• 육안 검사 용이: 설치 불량 확인이 쉽습니다.

4.2. 리벳의 단점 👎

• 영구적인 결합: 분해가 어렵고 모재 손상 위험이 있습니다.
• 구멍 가공 필요: 추가 작업 및 모재 단면 손실이 발생합니다.
• 무게 증가: 용접부에 비해 무게가 증가할 수 있습니다.
• 설치 소음 및 진동: 솔리드 리벳 설치 시 발생합니다.

5. 리벳, 어떻게 설치하고 제거할까? 🛠️

5.1. 리벳 설치 방법:

• 솔리드 리벳:
  • 열간 리벳팅: 리벳을 가열하여 삽입 후 변형 (대형 구조물).
  • 냉간 리벳팅: 상온 리벳을 압착기로 변형 (정밀 작업).
• 블라인드 리벳: 리벳 건으로 맨드릴을 당겨 리벳 몸체를 팽창시켜 고정 (빠르고 편리).

5.2. 리벳 제거 방법:

주로 드릴링(리벳 머리를 갈아내고 생크 제거)이나 그라인딩, 치즐링 등을 사용합니다. 제거 시 모재 손상을 최소화하는 것이 중요합니다.

6. 리벳과 다른 체결 방식의 비교 (볼트, 용접) 📊

6.1. 리벳 vs. 볼트 및 너트

구분	리벳 (Rivet)	볼트 및 너트 (Bolt & Nut)
체결 방식	영구적 (비분해성)	비영구적 (분해 가능)
장점	진동/피로에 강함, 열 영향 없음	분해/재조립 용이
단점	분해 어려움, 구멍 가공 필수	진동에 풀림 가능, 나사산 부식 가능

6.2. 리벳 vs. 용접

구분	리벳 (Rivet)	용접 (Welding)
체결 방식	영구적 (기계적 결합)	영구적 (야금적 결합)
장점	열 영향 없음, 진동/피로 강도 우수	이음 효율 극대화, 밀폐성 우수
단점	구멍 가공 필수, 무게 증가	열 영향부 발생, 불량 발견 어려움

7. 현대 산업 속 리벳의 활약 🏭✈️

리벳은 극한 환경이나 높은 신뢰성이 요구되는 곳에서 활약합니다.

• 항공우주 산업 ✈️: 항공기 동체, 날개 등에서 진동과 피로 하중에 대한 뛰어난 저항성으로 핵심 부품으로 사용됩니다.
• 자동차 산업 🚗: 알루미늄 차체 경량화를 위한 자기-피어싱 리벳(SPR), 내부 부품 고정 등에 활용됩니다.
• 건축 및 건설 🏗️: 역사적 건축물 보수, 외장재 고정 등에 사용됩니다.
• 전자 및 가전 제품 💻📺: PCB 부품 고정, 가전제품 조립에 사용됩니다.
• 기타 산업: 철도 차량, 산업 기계, 가죽 제품 등.

8. 리벳의 미래: 진화는 계속된다 🚀

리벳은 새로운 재료와 공법에 맞춰 끊임없이 진화하고 있습니다.

• 경량화 및 복합 재료를 위한 리벳: 자기-피어싱 리벳(SPR), 리벳과 접착제를 함께 사용하는 리벳-본딩(Rivet-Bonding), 프릭션 스터드 접합 등 새로운 기술들이 개발되고 있습니다.
• 자동화 및 스마트 리벳팅 시스템: 로봇 리벳팅, 센서 기반 모니터링 시스템을 통해 생산성과 품질을 높이고 있습니다.
• 친환경적인 리벳: 에너지 소비를 줄이고 재활용이 용이한 리벳 소재 개발도 진행 중입니다.

리벳은 과거의 유산이자, 미래의 첨단 기술을 뒷받침하는 핵심 부품으로서 그 가치를 더욱 높여갈 것입니다.
