기계 핀(Pin) 완전 분석: 작지만 위대한 연결! 📌



안녕하세요, 여러분의 든든한 기계 부품 내비게이터, Mr.메카닉입니다! 🧭✨

오늘은 작지만 절대 무시할 수 없는 존재감을 뽐내는 부품, 바로 기계 핀(Pin)에 대해 깊이 있게 알아보는 시간을 갖도록 하겠습니다.

"핀"이라고 하면 머리핀이나 압정 📌을 떠올리시는 분들도 계실 텐데요, 기계의 세계에서 핀은 부품들을 정확한 위치에 고정시키거나, 두 개 이상의 부품을 연결하고, 때로는 중요한 안전장치 역할까지 하는 다재다능한 해결사랍니다! 아주 작은 핀 하나가 기계 전체의 정밀도와 안전성을 좌우할 수도 있다는 사실!

자, 그럼 지금부터 단순함 속에 숨겨진 놀라운 기능, 기계 핀의 매력적인 세계로 함께 출발해 볼까요? 🚀



---

📖 목차 (클릭하면 해당 섹션으로 이동해요!)

1. 작지만 얕보지 마세요! 기계 핀(Pin)의 세계 📌 (핀의 기본 개념과 역할)
2. 연결의 시작, 가장 단순한 지혜 🛠️ (핀의 역사와 발전)
3. 세상에는 어떤 핀들이 있을까? 🧐 (핀의 종류)
   • 위치 결정 및 고정용 핀
   • 풀림 방지 및 연결용 핀
   • 탄성을 이용하는 핀
   • 특수 목적 핀
4. 핀은 어디에 쓰일까? 🔩⚙️ (핀의 다양한 쓰임새)
5. 내게 맞는 핀은? 핀 선택과 설계 시 고려사항 💡
6. 핀에 대한 흥미로운 이야기들 🤫 (핀 관련 TMI)
7. 맺음말: 작은 핀, 위대한 연결! ✨



1. 작지만 얕보지 마세요! 기계 핀(Pin)의 세계 📌 (핀의 기본 개념과 역할)

기계 핀(Machine Pin)은 주로 원통형 또는 원추형의 막대 모양을 한 기계 요소로, 두 개 이상의 부품을 서로 연결하거나, 특정 위치에 고정하거나, 또는 회전축으로 사용되는 등 다양한 역할을 수행합니다. 겉보기에는 매우 단순해 보이지만, 기계의 정밀도, 조립성, 안전성 등에 큰 영향을 미치는 중요한 부품입니다.

핀의 주요 역할은 다음과 같습니다.

• 위치 결정 (Locating/Aligning): 여러 부품을 조립할 때 서로 정확한 상대 위치를 잡도록 안내하고 고정합니다. 예를 들어, 금형의 상하판을 정확히 맞추는 데 사용됩니다.
• 부품 연결 (Joining/Fastening): 두 개 이상의 부품을 하나로 결합합니다. 경첩의 축이나 레버의 회전축 등이 이에 해당합니다.
• 부품 고정 (Securing): 너트가 풀리는 것을 방지하거나, 다른 부품이 빠져나가지 않도록 고정합니다.
• 회전축 (Pivot Point): 부품이 특정 지점을 중심으로 회전할 수 있도록 축 역할을 합니다.
• 전단 안전핀 (Shear Pin): 과도한 힘이 가해졌을 때 스스로 파괴되어 다른 중요한 부품을 보호하는 '기계적 퓨즈' 역할을 하기도 합니다.

핀은 주로 전단 하중(Shear Load, 핀을 가위로 자르려는 듯한 힘)을 받으며, 그 외에도 굽힘 하중이나 인장 하중을 받는 경우도 있습니다. 작은 크기에도 불구하고 기계 시스템의 안정성과 기능을 보장하는 데 핵심적인 역할을 수행하는 것이죠! 💪





2. 연결의 시작, 가장 단순한 지혜 🛠️ (핀의 역사와 발전)

핀은 인류 역사상 가장 오래된 체결 요소 중 하나라고 할 수 있습니다. 기계적인 핀의 개념이 정립되기 훨씬 이전부터, 우리 조상들은 자연에서 얻을 수 있는 간단한 '핀'들을 생활에 활용했습니다.

• 선사 시대: 동물의 뼈나 뿔, 단단한 나무 가시 등을 이용하여 가죽 옷을 여미거나, 도구를 연결하는 데 사용했을 것으로 추정됩니다. 이것이 바로 핀의 원초적인 형태라고 할 수 있죠. 🌿🦴
• 고대 문명: 목재 건축물이나 가구를 만들 때 나무못(Wooden Peg)을 사용하여 부재들을 연결했습니다. 이 나무못 역시 핀의 일종으로 볼 수 있으며, 접착제 없이도 구조물을 튼튼하게 유지하는 데 중요한 역할을 했습니다.
• 금속 시대의 도래: 청동기, 철기 시대로 접어들면서 금속으로 만든 핀들이 등장하기 시작했습니다. 금속 핀은 나무못보다 더 강하고 내구성이 뛰어나 다양한 분야에 활용되었습니다. 장신구나 무기, 마차 부품 등에서 금속 핀의 흔적을 찾아볼 수 있습니다.

산업 혁명 이후 기계 공업이 발달하면서, 핀은 더욱 정밀하고 다양한 형태로 발전하게 됩니다. 기계 부품들의 정확한 조립과 안정적인 작동을 위해 표준화된 규격의 핀들이 대량 생산되기 시작했습니다. 평행핀, 테이퍼핀, 분할핀 등 오늘날 우리가 사용하는 다양한 종류의 핀들은 이러한 산업 발전 과정에서 특정 용도에 최적화된 형태로 진화해 온 것입니다. 🔩

단순한 막대기에서 시작하여 첨단 기계의 정밀 부품으로 발전하기까지, 핀의 역사는 곧 인류의 도구 제작 기술과 기계 공학의 발전사를 반영한다고 할 수 있습니다. 💡





3. 세상에는 어떤 핀들이 있을까? 🧐 (핀의 종류)

기계 핀은 그 모양, 기능, 재질에 따라 매우 다양한 종류로 나뉩니다. 각각의 핀은 고유한 특징을 가지고 특정 목적에 맞게 사용됩니다. 주요 핀들을 함께 살펴볼까요?

위치 결정 및 고정용 핀

• 평행 핀 (Parallel Pin / Dowel Pin): 📏 가장 기본적인 핀 형태로, 전체적으로 지름이 일정한 원통형 핀입니다. 주로 두 개 이상의 부품을 조립할 때 서로 정확한 상대 위치를 결정하고 고정하는 데 사용됩니다. 높은 정밀도가 요구되며, 일반적으로 구멍에 살짝 압입하여 사용합니다. 금형, 지그 및 고정구, 정밀 기계 부품의 위치 결정에 필수적입니다.

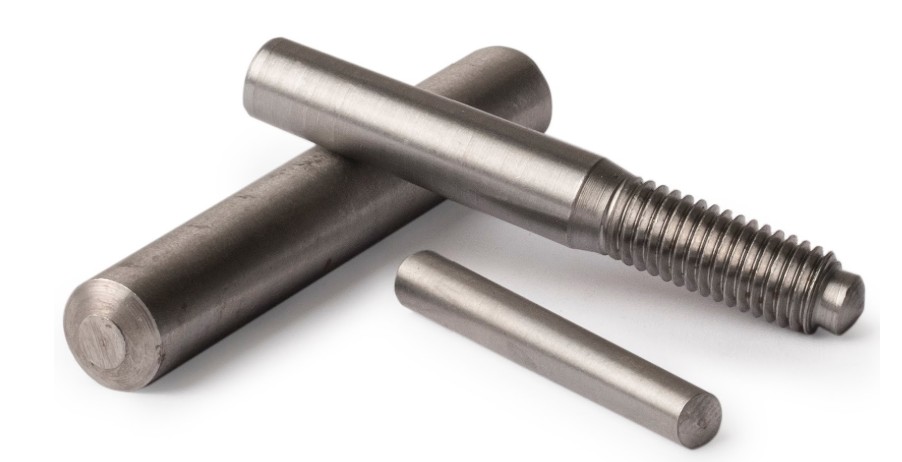

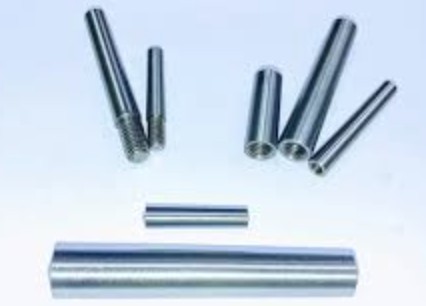

• 테이퍼 핀 (Taper Pin): 쐐기 효과를 이용하는 핀으로, 한쪽 끝으로 갈수록 지름이 약간씩 줄어드는 경사(테이퍼)를 가지고 있습니다. 테이퍼 구멍에 때려 박으면 강력한 고정력을 얻을 수 있으며, 진동에도 잘 풀리지 않고 분해도 용이합니다. 기어, 풀리 등을 축에 고정하거나 부품 연결에 사용됩니다.

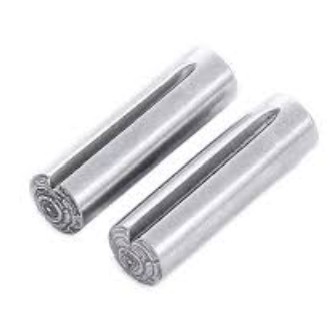

• 그루브 핀 (Groove Pin): 핀 표면에 길이 방향으로 여러 개의 홈(그루브)이 파여 있는 원통형 핀입니다. 핀을 구멍에 삽입할 때 홈 부분이 탄성적으로 변형되었다가 복원되면서 구멍 내벽에 압력을 가하여 고정됩니다. 별도의 풀림 방지 장치가 필요 없고, 진동이 있는 곳에도 사용할 수 있습니다.



풀림 방지 및 연결용 핀

• 분할 핀 (Split Pin / Cotter Pin - 미국식 용어): 🥨 비교적 연한 금속선(주로 저탄소강)을 반으로 접어 머리 부분을 만든 형태로, 두 개의 다리가 있습니다. 너트 풀림 방지(주로 캐슬 너트와 함께 사용)나 다른 핀이 빠져나가지 않도록 고정하는 데 널리 사용됩니다. 구멍에 삽입한 후 다리 부분을 양쪽으로 벌려 고정합니다. 가격이 저렴하고 사용이 간편합니다.

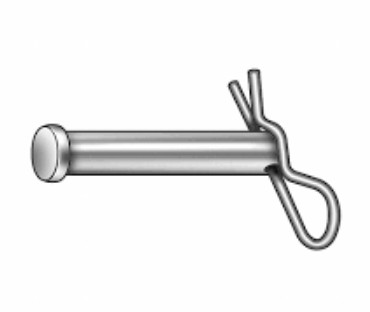

• 클레비스 핀 (Clevis Pin): 🔗 한쪽 끝에는 머리가 있고, 다른 쪽 끝에는 분할핀을 끼울 수 있는 가로 구멍이 뚫려 있는 핀입니다. U자형 클레비스(clevis yoke)와 함께 사용하여 두 부품을 힌지(hinge) 형태로 연결하는 데 주로 사용됩니다. 레버 장치, 로드 엔드 등에 활용됩니다.



탄성을 이용하는 핀

• 스프링 핀 (Spring Pin / Roll Pin): 탄성이 있는 강판을 원통형으로 말아서 만든 핀으로, 축 방향으로 길게 홈(슬롯)이 있거나(슬롯형 스프링 핀), 여러 겹으로 감겨 있습니다(코일형 스프링 핀). 구멍에 삽입하면 핀 자체가 압축되었다가 탄성력으로 확장되면서 구멍 내벽에 밀착되어 고정됩니다. 평행핀보다 구멍의 정밀도가 낮아도 사용 가능하고, 진동에 강하며, 가벼운 하중의 위치 결정, 고정, 축 등으로 사용됩니다.
  • 슬롯형 스프링 핀 (Slotted Spring Pin)
  • 코일형 스프링 핀 (Coiled Spring Pin)



특수 목적 핀

• 퀵 릴리스 핀 / 볼록 핀 (Quick Release Pin / Ball Lock Pin): 🔘 버튼이나 핸들을 조작하면 핀 끝부분의 잠금 볼(ball)이나 잠금쇠가 들어가거나 나오면서 핀을 쉽게 삽입하거나 제거할 수 있도록 만든 핀입니다. 부품을 자주 분해하거나 조립해야 하는 곳, 신속한 길이 조정이 필요한 곳에 유용합니다. 항공기 부품, 산업용 장비, 의료 기기 등에 사용됩니다.
• 전단 핀 (Shear Pin): 과부하가 걸렸을 때 특정 부위가 먼저 전단(파단)되어 기계 전체의 더 큰 손상을 방지하는 안전장치 역할을 하는 핀입니다. 마치 전기 회로의 퓨즈와 같습니다. 스노우 블로워, 선외기 프로펠러, 농업용 기계 등에 사용됩니다.
• 영국식 코터 (Cotter - Wedge Type): 분할핀과는 다른 개념으로, 주로 쐐기 모양의 납작한 핀입니다. 두 부품의 구멍에 삽입하여 쐐기 작용으로 강력하게 결합하거나 위치를 조정하는 데 사용됩니다. 증기기관의 커넥팅 로드와 크로스헤드 연결 등에 사용되었으나, 현대 기계에서는 사용 빈도가 줄었습니다.

정말 다양하죠? 각 핀의 특징을 이해하면 어떤 상황에 어떤 핀을 써야 할지 감이 오실 거예요! 😉





4. 핀은 어디에 쓰일까? 🔩⚙️ (핀의 다양한 쓰임새)

기계 핀은 그 종류만큼이나 쓰임새도 매우 광범위합니다. 우리 생활 주변부터 첨단 산업 현장까지, 핀이 활약하는 모습을 쉽게 찾아볼 수 있습니다.

• 정밀 기계 및 금형 산업 💎:
  • 평행핀(다웰핀): 금형의 상하 코어를 정확하게 정렬하거나, 정밀 부품 조립 시 기준 위치를 잡는 데 필수적입니다. 기계의 정밀도를 유지하는 데 핵심적인 역할을 합니다.
• 자동차 산업 🚗:
  • 분할핀: 휠 너트, 타이로드 엔드 너트 등의 풀림 방지.
  • 클레비스핀: 각종 링크 장치(예: 변속 레버, 와이퍼 링크)의 연결.
  • 스프링핀: 차체 패널 고정, 내부 부품의 가벼운 고정.
  • 엔진 및 변속기 내부: 작은 핀들이 오일 통로 플러그나 특정 부품의 위치 결정용으로 사용되기도 합니다.
• 건설 및 가구 산업 🏗️🛋️:
  • 테이퍼핀/평행핀: 철골 구조물 연결 시 볼트 구멍 정렬, 조립식 가구의 부재 연결 및 위치 고정.
  • 분할핀: 비계(scaffolding) 연결부의 안전핀.
• 전자제품 및 가전제품 💻📱:
  • 스프링핀/소형 평행핀: PCB 기판 고정, 커넥터 하우징 조립, 소형 모터 축 고정.
  • 경첩 부분의 축으로 사용.
• 항공 우주 산업 ✈️🚀:
  • 퀵릴리스핀: 유지보수를 위해 자주 탈착해야 하는 패널이나 부품 고정.
  • 각종 제어 장치의 링크 연결부에 정밀 핀 사용.
• 농업 및 산업 기계 🚜🏭:
  • 전단핀: 트랙터 부속 작업기(예: 로터리)의 과부하 방지용 안전핀.
  • 클레비스핀/분할핀: 각종 작업기의 연결 및 고정.
• 일상 용품 🔨✂️:
  • 가위나 펜치의 회전축.
  • 문 경첩의 축.
  • 접이식 의자나 테이블의 연결부.

이처럼 핀은 작고 단순해 보이지만, 기계가 정밀하게 작동하고, 안전하게 사용될 수 있도록 하는 데 없어서는 안 될 중요한 부품입니다.





5. 내게 맞는 핀은? 핀 선택과 설계 시 고려사항 💡

수많은 핀 중에서 어떤 핀을 선택해야 할까요? 핀을 선택하거나 관련 설계를 할 때는 다음과 같은 사항들을 꼼꼼히 따져봐야 합니다.

1. 주요 기능 및 목적 🎯:
   • 정밀한 위치 결정이 주 목적? -> 평행핀(다웰핀), 테이퍼핀 고려.
   • 단순 부품 연결 또는 회전축? -> 클레비스핀, 평행핀 고려.
   • 너트 풀림 방지 또는 부품 이탈 방지? -> 분할핀(코터핀) 고려.
   • 가벼운 하중 고정, 넓은 홀 공차 허용? -> 스프링핀, 그루브핀 고려.
   • 신속한 탈착 필요? -> 퀵릴리스핀 고려.
   • 과부하 시 부품 보호? -> 전단핀 고려.
2. 하중의 종류와 크기 💪:핀은 주로 전단 하중을 받습니다. 작용하는 전단력의 크기를 예측하고, 핀 재료의 허용 전단 응력을 초과하지 않도록 핀의 직경과 재질을 선택해야 합니다. 하중이 핀의 한 단면에만 작용하는지(단일 전단, single shear), 두 단면에 걸쳐 작용하는지(이중 전단, double shear)에 따라 견딜 수 있는 힘이 달라집니다. 이중 전단이 더 강합니다. 충격 하중이나 반복 하중이 작용하는 경우 피로 강도도 고려해야 합니다.
3. 재질 선택 💎:핀의 재질은 강도, 경도, 내마모성, 내식성 등을 고려하여 선택합니다. 일반적인 경우 탄소강(저탄소강, 중탄소강), 합금강이 널리 사용됩니다. 정밀 위치 결정용 다웰핀은 높은 경도를 위해 열처리된 강철을 사용합니다. 부식 환경에서는 스테인리스강 핀을 사용합니다. 분할핀은 연성이 좋은 저탄소강으로 만들어져 쉽게 구부릴 수 있습니다.
4. 구멍 가공 정밀도 및 공차 📐:평행핀이나 테이퍼핀은 정확한 기능을 위해 구멍의 정밀도(직경, 진직도, 표면 거칠기 등)가 매우 중요합니다. 리머 가공 등이 필요할 수 있습니다. 스프링핀이나 그루브핀은 상대적으로 넓은 홀 공차를 허용하여 가공 비용을 줄일 수 있습니다.
5. 조립 및 분해 빈도 🔧:한 번 조립 후 거의 분해하지 않는다면 압입 방식의 평행핀이나 테이퍼핀이 적합합니다. 자주 분해해야 하거나 신속한 교체가 필요하다면 분할핀, 클레비스핀, 퀵릴리스핀 등이 유리합니다.
6. 작동 환경 (온도, 습도, 진동 등) 🌡️💧:고온 또는 저온 환경, 습도가 높은 환경, 화학 물질에 노출되는 환경 등 특수한 환경에서는 그에 맞는 재질과 표면 처리를 고려해야 합니다. 진동이 심한 곳에서는 저절로 풀리지 않는 타입의 핀(테이퍼핀, 스프링핀, 그루브핀 또는 분할핀으로 추가 고정)을 사용하는 것이 좋습니다.
7. 경제성 💰:요구되는 성능을 만족하는 범위 내에서 가장 경제적인 핀을 선택하는 것이 일반적입니다. 분할핀이나 일반 평행핀은 매우 저렴합니다.

이러한 요소들을 종합적으로 고려하여 최적의 핀을 선택하면, 기계의 성능과 신뢰성을 한층 높일 수 있습니다! 🤓





6. 핀에 대한 흥미로운 이야기들 🤫 (핀 관련 TMI)

• 다웰핀의 초정밀 세계: 고급 다웰핀은 마이크로미터(µm) 단위의 정밀한 공차로 제작됩니다. 1µm는 0.001mm로, 머리카락 굵기의 약 1/100 정도입니다. 이처럼 정밀한 핀 덕분에 복잡한 기계 부품들이 오차 없이 조립될 수 있습니다.
• 분할핀의 위대한 단순함: 분할핀은 구조가 매우 단순하고 가격도 저렴하지만, 너트 풀림 방지라는 중요한 역할을 수행하며 수많은 기계와 구조물의 안전을 지키고 있습니다. 때로는 가장 단순한 것이 가장 효과적일 수 있다는 것을 보여주는 좋은 예죠!
• 스프링핀은 어떻게 꽉 끼일까?: 스프링핀은 자체 탄성을 이용합니다. 구멍에 삽입될 때 핀이 살짝 오므라들었다가, 삽입된 후에는 원래대로 펴지려는 힘(반발력)으로 구멍 내벽을 밀어내며 마찰력을 발생시켜 고정됩니다. 똑똑한 설계죠?
• "기계의 안전벨트", 전단핀: 전단핀은 일부러 약하게 만들어진 '희생양'입니다. 예를 들어, 잔디깎이나 스노우 블로워의 날이 돌이나 단단한 물체에 걸려 과도한 힘을 받으면, 모터나 엔진이 손상되기 전에 전단핀이 먼저 부러지면서 동력 전달을 차단합니다. 수리 비용도 훨씬 저렴하게 막을 수 있죠! 🚑
• 핀 하나로 역사가 바뀌기도?: 전설에 따르면, 알렉산더 대왕이 고르디우스의 매듭을 칼로 잘랐다고 하지만, 어떤 이론에서는 그 매듭의 핵심에 교묘하게 숨겨진 '핀'이나 '쐐기'를 빼내어 풀었다고도 합니다. 만약 이것이 사실이라면, 핀 하나가 역사의 흐름을 바꾼 셈이 될 수도 있겠네요! (물론 이건 기계 핀과는 거리가 먼 이야기지만요 😉)





7. 맺음말: 작은 핀, 위대한 연결! ✨

오늘은 작지만 기계 세계에서 없어서는 안 될 중요한 역할을 하는 '기계 핀'에 대해 알아보았습니다. 단순한 막대기처럼 보이지만, 그 속에는 정밀한 위치를 잡고, 부품을 단단히 연결하며, 때로는 시스템 전체를 보호하는 놀라운 기능들이 숨어있었죠! 😊

평행핀의 정밀함, 분할핀의 간편함, 스프링핀의 탄성, 전단핀의 희생정신까지! 각양각색의 핀들이 각자의 자리에서 제 몫을 다하며 현대 기술 문명을 지탱하고 있습니다.

이제 주변의 기계나 제품을 보실 때, 그 안에 어떤 핀들이 숨어서 활약하고 있을지 한번 상상해 보세요. 작은 부품 하나에도 엔지니어들의 깊은 고민과 지혜가 담겨 있다는 것을 느끼실 수 있을 겁니다.
